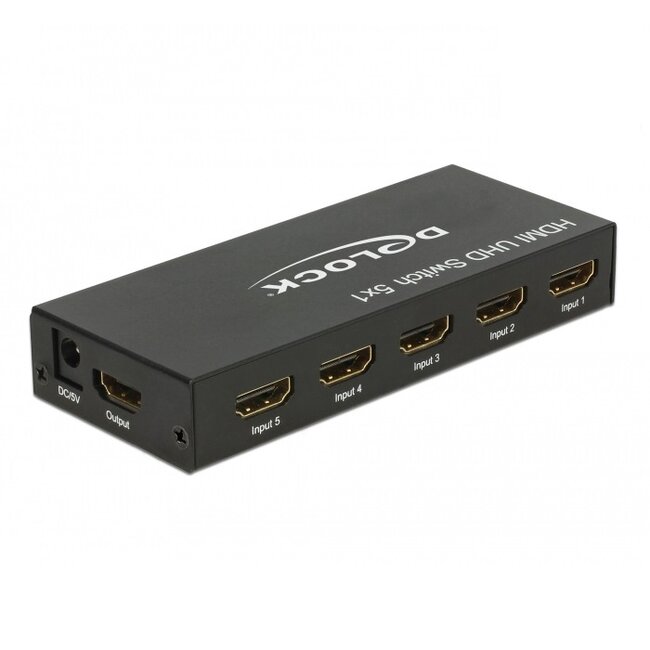

DeLOCK HDMI schakelaar 5 naar 1 - versie 2.0 (4K 60Hz HDR)

Gebruik deze HDMI versie 2.0 schakelaar om tot maximaal 5 apparaten met HDMI uitgang te verbinden met 1 TV, monitor of beamer. Ook is deze HDMI schakelaar geschikt voor HDR.

Schakeling via drukknop of afstandsbediening

Via de 'select' knop aan de voorzijde van de HDMI schakelbox of via de infrarood afstandsbediening kunt u handmatig kiezen welk apparaat u wilt zien op het scherm.

Electronische schakeling

Deze HDMI schakelaar schakelt electronisch. Dit betekent dat er intern een electronische schakeling plaats vindt wanneer u de 'select' knop indrukt of via de afstandsbediening schakelt.

Voeding via externe voedingsadapter

Deze HDMI schakelaar wordt geleverd met een externe voedingsadapter. Hierdoor bent u niet afhankelijk van de stroom die al dan niet geleverd wordt door de HDMI apparaten.

Voordelen van HDMI2.0 Ultra HD 4K

HDMI 2.0 heeft de volgende verbeteringen ten opzichte van HDMI 1.4:

• hogere Hz bij 4K resoluties (max. 3840 x 2160 @ 50/60 Hz)
• ondersteuning voor de Rec.2020 standaard (12 bit kleur)
• hogere bandbreedte (6 Gb/s per kanaal tot maximaal 18Gbps in totaal)
• maximale kloksnelheid van 600 MHz
• maximaal 32 audio kanalen met samplerates tot 1536kHz (Dolby Atmos)
• Dynamic Auto Lip-Sync voor beeld en audio
• Dual View (2 verschillende videostreams naar 1 display te sturen)
• ondersteunt multistream (ondersteuning voor 4 audio streams)
• weergave van de wide-angle beeldverhouding (21:9 Aspect Ratio)
• ondersteuning van HDCP 2.2
• HDR (High Dynamic Range): verbeterde weergave van donkere en heldere beelden (contrastverbetering)

  Deze HDMI schakelaar is geschikt voor:

  • 3D toepassingen
  • Full HD 1080p (1920x1080)
  • Ultra HD 4K 2160p - maximaal 3840 x 2160 bij 60 beelden per seconde (60 Hz)
  • receivers en flatscreen TV's met ARC (Audio Return Channel)
  • Dolby Atmos, Dolby TrueHD, DTS Master Audio, DTS-HD, DTS, Dolby Digital
  • Ethernet over HDMI

  Maximale resolutie 3840 x 2160 (2160p) bij 60 beelden per seconden

  Waar HDMI 1.4 maximaal de resolutie 3840 x 2160 (2160p) bij 30 beelden per seconde weer kan geven, kan HDMI 2.0 de Ultra HD 4K resolutie 3840 x 2160 (2160p) bij 60 beelden per seconde weergeven. Hierdoor worden bewegende beelden bij de hoogste resolutie nog vloeiender.

  Ondersteuning voor de Rec. 2020 standaard

  HDMI 2.0 ondersteunt een breder kleurbereik, namelijk 12 bit kleur. Hierdoor zijn de beelden bij Ultra HD nog realistischer.

  HDR (High Dynamic Range)

  De HDR functie verbetert de weergave van donkere en heldere beelden (contrastverbetering). Indien beide apparaten dit ondersteunen kunt u dit (indien nodig) op één of beide apparaten activeren.

  ARC (Audio Return Channel)

  De televisie kan, indien deze ARC ondersteuning heeft, audio-signalen terug sturen naar een receiver om dit geluid af te laten spelen. Dit is vooral handig bij analoge TV of digitaal TV kijken via een module in de TV. 1 HDMI kabel is dan voldoende om het video signaal naar de TV te brengen en het audiosignaal van de TV naar de receiver.

  Met HDCP ondersteuning

  HDCP staat voor High-bandwidth Digital Content Protection en is een specificatie, ontwikkeld door Intel, voor de bescherming van digitale audio- en videoinhoud die verstuurd wordt over digitale videoverbindingen. Het is een vorm van digitaal rechtenbeheer (DRM). Het signaal wordt bij het uitsturen door het HDCP ondersteunende apparaat vercijferd en vervolgens door het ontvangende apparaat met HDCP ontcijferd. Ieder HDCP apparaat heeft daarom een chip met uniek identificatie (ID) nummer. HDCP maakt gebruik van een blacklist (zwarte lijst) waarop chips staan met ID nummers die voor illegale weergave gebruikt zijn. Deze blacklist wordt up to date gehouden en via films zelf of updates van apparatuur verspreid. Apparaten met HDCP chips die op een blacklist staan kunnen zo eigenlijk onbruikbaar worden gemaakt. Wanneer een schakelaar of converter HDCP ondersteunt, betekent dit dat de controle van ID nummers plaats kan vinden en het vercijferings- en ontcijferingsproces via deze schakelaar of converter plaats kan vinden. Bij kabels of adapters wordt het signaal 1 op 1 doorgegeven, de ondersteuning voor HDCP is met name belangrijk bij converters, schakelaars, splitters en andere toepassingen, meestal met voedingsadapters, waarbij schakelingen of converteringen plaatsvinden.

Specificaties DeLOCK HDMI schakelaar 5 naar 1 - versie 2.0 (4K 60Hz HDR)

• connectoren: 5x HDMI-A (vrouwelijk) - 1x HDMI-A (vrouwelijk) + DC (vrouwelijk)
• signaalrichting: 5x HDMI apparaten > 1x HDMI scherm
• geschikt voor doorgave van audio- en videosignalen
• geschikt voor resoluties tot 3840 x 2160 @ 60 Hz
• volgt de 2.0 specificaties (Premium High Speed HDMI)
• HDR (High Dynamic Range) ondersteuning
• ondersteunt HDCP 2.2 en HDCP 1.4
• electronische schakelaar
• schakelt via 'select' knop aan de voorzijde of via infrarood afstandsbediening
• volledig metalen behuizing
• OS independent / besturingssysteem onafhankelijk
• voeding via 5V DC voedingsadapter* (inbegrepen)
• stroomverbruik: 2 W
• afmetingen (L x B x H): 123 x 51 x 20 mm
• conform: RoHS
• kleur: zwart
• garantie: 2 jaar

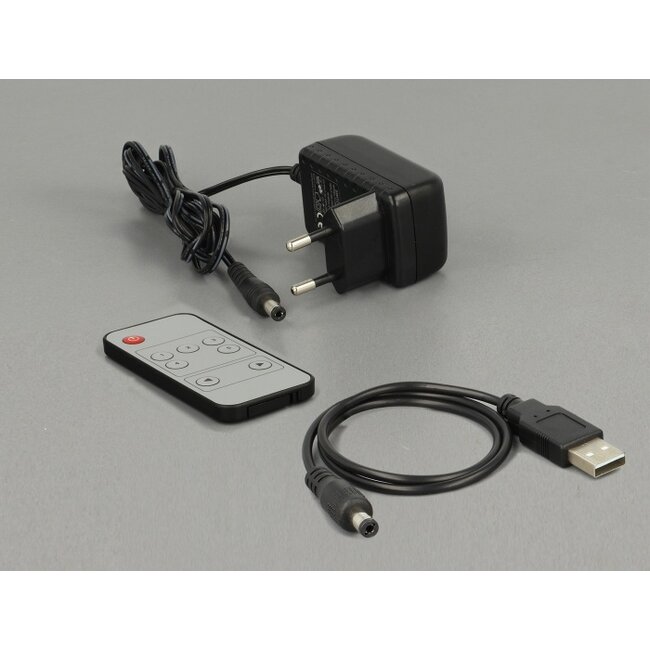

  *Specificaties DC voedingsadapter

• connector: Ø (buitenmaat x binnenmaat) = 5,5 mm x 2,1 mm / lengte: 9 mm
• polariteit: plus = kern / min = buitenzijde
• ingangsvoltage: 100-240 V(AC)
• uitgangsvoltage: (DC) 5 V
• stroomsterkte: max. 1 A
• vermogen: max. 5 W
