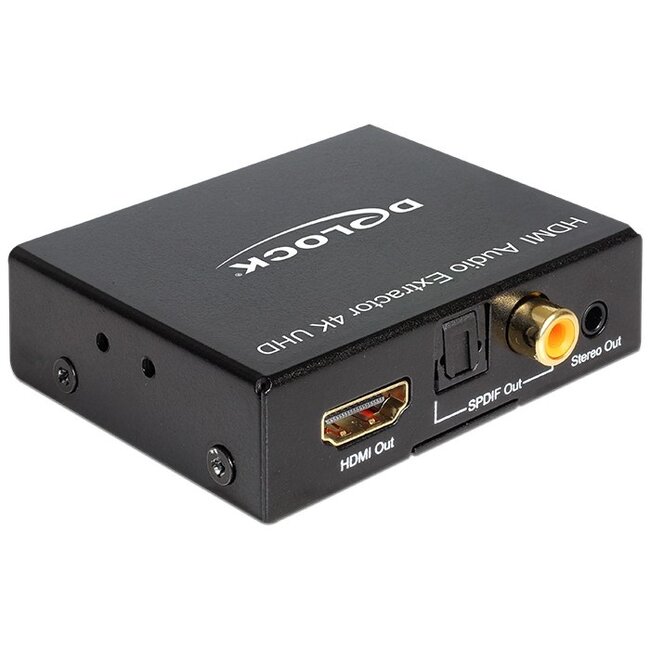

Premium HDMI naar stereo en 5.1 audio extractor - HDMI 1.4 (4K 30Hz)

Deze converter kunt u gebruiken om het audio spoor uit een HDMI kabel te filteren. Via de HDMI uitgang worden audio en video doorgegeven naar uw TV of monitor en tegelijkertijd kunt u het audio signaal apart analoog doorsturen naar een hoofdtelefoon, versterker of receiver.

Kenmerken

• maakt het mogelijk om een HDMI signaal te converteren naar een HDMI en apart audio signaal
• stuurt audio uit naar zowel HDMI poort als audio uitgang
• stuurt via de 3,5mm Jack uitgang 2-kanaals stereo analoge audio signalen uit
• stuurt via de optische Toslink en Coaxiale RCA uitgangen stereo of meerkanaals digitale audio signalen uit
• schakelbaar tussen stereo (2-kanaals) en surround (5.1-kanaals)
• geschikt voor resoluties tot 3840 x 2160 @ 30 Hz (4K)
• ondersteunt 3D
• ondersteunt alle gangbare surround formaten (LPCM, DTS, Dolby Digital)
• ondersteunt audio sampling rates 16, 20 en 24-bit / 32, 44.1, 48, 88.2 en 96 kHz
• geïntegreerde audio DAC via chipset (Cirrus Logic CS4344) voor Digital Hi-Res Audio (24-bit / 192 kHz)
• compatibel met HDCP 1.4
• ondersteunt CEC (pass-through)
• synchroniseert het video en audio signaal zodat vertraging zoveel mogelijk voorkomen word
• afgeschermde metalen behuizing voor optimale verwerking van het signaal
• versterkt het digitale videosignaal: ook geschikt voor langere HDMI kabels
• Plug & Play: geen drivers of installatie nodig

Voeding via DC aansluiting

Deze omvormer heeft voeding nodig om de audio extractie te kunnen realiseren. Op de converter vindt u voor voeding een DC aansluiting en een voedingsadapter voor verbinding met het stopcontact wordt meegeleverd. Tevens wordt er een USB - DC kabel meegeleverd waarmee u de extractor voor voeding kunt verbinden met een vrije USB poort van één van uw apparaten of USB lader.

HDCP

HDCP staat voor High-bandwidth Digital Content Protection en is een specificatie, ontwikkeld door Intel, voor de bescherming van digitale audio- en videoinhoud die verstuurd wordt over digitale videoverbindingen. Het is een vorm van digitaal rechtenbeheer (DRM). Het signaal wordt bij het uitsturen door het HDCP ondersteunende apparaat vercijferd en vervolgens door het ontvangende apparaat met HDCP ontcijferd. Ieder HDCP apparaat heeft daarom een chip met uniek identificatie (ID) nummer. HDCP maakt gebruik van een blacklist (zwarte lijst) waarop chips staan met ID nummers die voor illegale weergave gebruikt zijn. Deze blacklist wordt up to date gehouden en via films zelf of updates van apparatuur verspreid. Apparaten met HDCP chips die op een blacklist staan kunnen zo eigenlijk onbruikbaar worden gemaakt. Wanneer een schakelaar of converter HDCP ondersteunt, betekent dit dat de controle van ID nummers plaats kan vinden en het vercijferings- en ontcijferingsproces via deze schakelaar of converter plaats kan vinden. Bij kabels of adapters wordt het signaal 1 op 1 doorgegeven, de ondersteuning voor HDCP is met name belangrijk bij converters, schakelaars, splitters en andere toepassingen, meestal met voedingsadapters, waarbij schakelingen of converteringen plaatsvinden.

Wat is CEC?

Via HDMI-CEC worden er commando's naar verschillende apparaten gestuurd. Wanneer u bijvoorbeeld een disc laadt in de DVD-speler (met CEC), stuurt deze via pin 13 van de HDMI kabel het commando door naar de televisie en av-receiver (met CEC) om aan te gaan en/of het juiste kanaal te selecteren. Dit gaat allemaal automatisch wanneer alle apparaten CEC ondersteunen, ook wanneer uw apparaten niet allemaal van hetzelfde merk zijn. U kunt alle apparaten met 1 afstandsbediening bedienen, maar ook apparaten elkaar laten bedienen.

Digitale optische audio kabels

Een optische kabel stuurt signalen via optische datatransmissie, wat immuun is voor elektrische stoorsignalen. Een ander groot voordeel is dat grote hoeveelheden kabels vervangen kunnen worden door een enkele glasvezelkabel. Toslink is verreweg de meest gebruikte standaard binnen de optische kabels. Optische kabels worden ook wel S/P DIF kabels genoemd.

Digitale coaxiale audio kabels

Er zijn twee soorten digitale audiokabels: optisch digitaal (Toslink connectoren) en coaxiaal (elektrisch) digitaal (RCA connectoren). Deze kabel is uitsluitend geschikt voor RCA aansluitingen en behoort dus tot de coaxiale digitale versie. Televisies hebben vaak maar 1 digitale aansluiting, dus optisch of coaxiaal. Veel home cinema versterkers hebben zowel coaxiale ingangen als optische ingangen. Beide varianten zijn in kwaliteit gelijk.

S/PDIF

S/PDIF (ook wel geschreven als S/P DIF, SPDIF of S/P-DIF) staat voor Sony Philips Digital Interface Format. De S/PDIF specificatie staat verschillende typen kabels en connectors toe. De elektrische kabels worden meestal aangeduid met 'coaxiaal' en 'RCA-connector'. De optische variant wordt meestal 'optisch' (in het Engels 'optical') of 'Toslink' genoemd.

Specificaties Premium HDMI naar stereo en 5.1 audio extractor - HDMI 1.4 (4K 30Hz)

• ingang: HDMI (vrouwelijk)
• uitgangen: HDMI + 3,5mm Jack + Toslink + Coaxiaal (vrouwelijk)
• signaaltype: digitaal audio/video > digitaal audio/video + digitaal audio + analoog audio
• voor doorgave van audio- en videosignalen
• schakelbaar tussen stereo (2-kanaals) en surround (5.1-kanaals)
• ondersteunt alle gangbare surround formaten (LPCM, DTS, Dolby Digital)
• geïntegreerde audio DAC via chipset (Cirrus Logic CS4344)
• ondersteunt Digital Hi-Res Audio (24-bit / 192 kHz)
• geschikt voor resoluties tot 3840 x 2160 @ 30 Hz (4K)
• ondersteunt 3D
• volgt de 1.4 specificaties (HDMI High Speed With Ethernet)
• ondersteunt HDCP 1.4
• ondersteunt CEC (pass-through)
• voeding via DC* aansluiting (inclusief 5V/1A DC voedingsadapter en USB-DC kabel)
• geïntegreerde versterker voor gebruik bij langere kabels
• metalen behuizing
• opties voor montage (wordt geleverd inclusief beugel en schroeven)
• afmetingen (L x B x H): 61 x 71 x 21 mm
• stroomverbruik: max. 2,5W
• conform: RoHS
• kleur: zwart
• garantie: 2 jaar

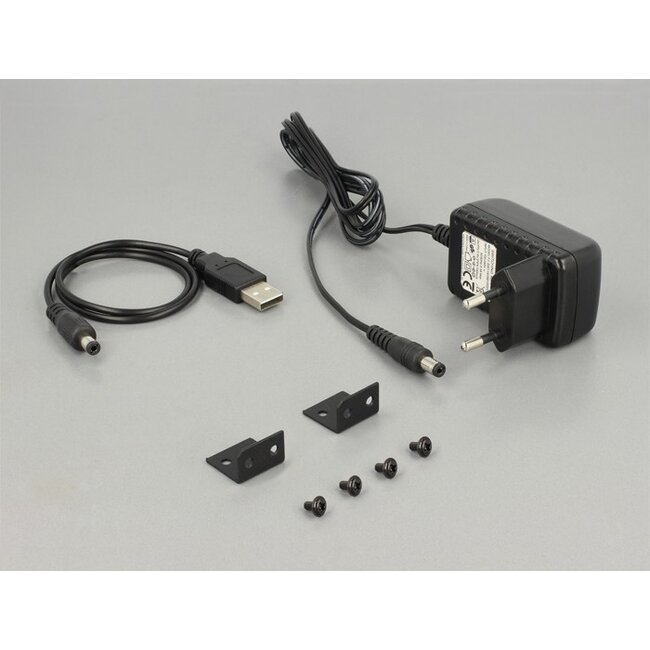

  Inhoud verpakking:

• HDMI audio extractor
• DC voedingsadapter
• DC - USB voedingskabel
• montagebeugel en schroeven
• gebruiksaanwijzing

  *Voeding via 5V/1A DC aansluiting

  Deze omvormer heeft voeding nodig om de audio extractie te kunnen realiseren. Op de converter vindt u voor voeding een DC aansluiting en een voedingsadapter voor verbinding met het stopcontact wordt meegeleverd. Tevens wordt er een USB - DC kabel meegeleverd waarmee u de extractor voor voeding kunt verbinden met een vrije USB poort van één van uw apparaten of USB lader. De plugmaat van de voedingsconnector is 2,1 mm (binnenzijde) x 5,5 mm (buitenzijde) x 9 mm (lengte). Polariteit is plus binnenzijde / min buitenzijde.
