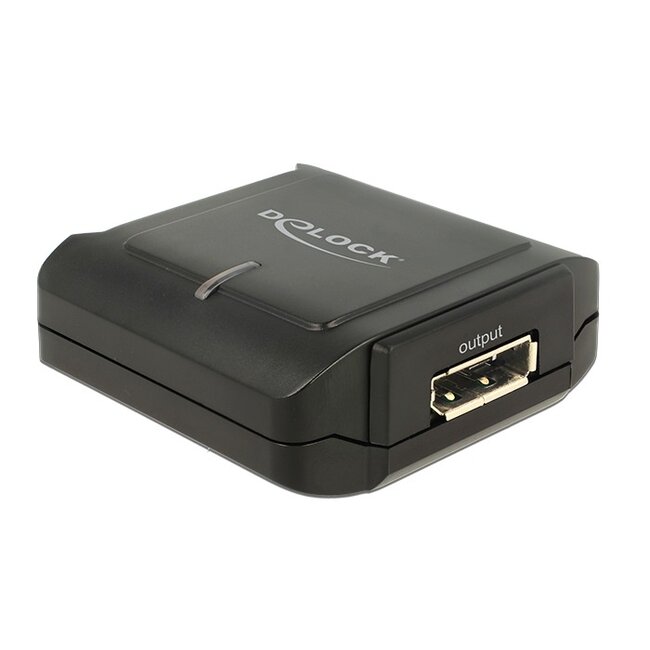

DeLOCK DisplayPort repeater - versie 1.2 (4K 60Hz) - 5m in / 5m uit
DisplayPort versie 1.2 koppelstuk met versterker die u kunt gebruiken om 2 DisplayPort kabels te koppelen. Dankzij de ingebouwde versterker is deze DisplayPort koppelaar geschikt voor maximaal een 5 meter kabel op de ingang en maximaal een 5 meter kabel op de uitgang bij resoluties tot 3840 x 2160 @ 60 Hz. Bij een lagere resolutie kunnen langere kabellengtes toegepast worden.
Kenmerken:
- ondersteunt kabellengtes tot maximaal 5 meter in / 5 meter uit bij resoluties tot 3840 x 2160 @ 60 Hz
- ondersteunt kabellengtes tot maximaal 15 meter in / 20 meter uit bij resoluties tot 3840 x 2160 @ 30 Hz
- ondersteunt kabellengtes tot maximaal 20 meter in / 20 meter uit bij resoluties tot 2560 x 1600 @ 60 Hz
- ondersteunt DisplayPort Dual Mode (DP++) voor verloop naar HDMI, DVI en VGA
- ingebouwde versterker
- voeding via meegeleverde DC voedingsadapter (5V / 1A) of via DP_PWR* (pin 20)
*Voeding via DP_PWR (pin 20)
Wanneer u 20-pins aangesloten DisplayPort kabel (DP_PWR) gebruikt kan de repeater via pin 20 gevoed worden. Via pin 20 draagt de kabel 3,3V / 500 mA voeding mee, die de repeater vervolgens gebruikt om het signaal versterkt door te sturen. Om hiervan gebruik te maken dient u een kabel te gebruiken die DP_PWR ondersteunt.
Let op!
Gebruik altijd premium DisplayPort kabels, bij voorkeur met vol koperen (CU/OFC) aders en een AWG waarde van 28 of lager. Wanneer de AWG waarde van de gebruikte kabel hoger is (en het koper van de aders dus dunner), kan het zijn dat hogere resoluties niet weergegeven kunnen worden. Dit geldt ook voor kabels zonder vol koperen (CU of OFC) kern zoals bijv. CCA (koper met aluminium) of CCS (koper met staal).
Ondersteunt DisplayPort Dual Mode (DP++)
Standaard is het DisplayPort signaal niet compatibel met TMDS, het tramsmissieprotocol voor HDMI of DVI. Wel is het mogelijk een HDMI of DVI signaal over de DisplayPort kabel te sturen dankzij de standaard DisplayPort Dual Mode (DP++). Deze repeater ondersteunt DisplayPort Dual Mode (DP++) zodat u ook adapters en kabels van DisplayPort naar HDMI of DisplayPort naar DVI aan kunt sluiten. Voor een verloop naar VGA is geen DisplayPort Dual Mode (DP++) vereist aangezien deze conversie wordt verzorgd door de chipset in de DisplayPort naar VGA kabel of adapter.
Wat is DisplayPort?
DisplayPort is een audio- en videostandaard ontwikkeld door de Video Electronics Standards Association (VESA). Deze standaard bestaat sinds 2005 en wordt voornamelijk gebruikt voor de overdracht van beeld, bijvoorbeeld tussen computer en beeldscherm. Verschillende fabrikanten, waaronder ATI, Dell, HP, Samsung, Philips en Intel, zitten achter de DisplayPort standaard. HDMI is een grote concurrent van DisplayPort, alleen is deze laatste aangezien er geen royalty's of licenties betaald hoeven te worden, goedkoper te implementeren. Daarnaast wordt een DisplayPort kabel vaak gebruikt om een VGA of DVI kabel te vervangen. Een kleine variant van de DisplayPort kabel is de Mini DisplayPort kabel.
Mini DisplayPort
Diverse nieuwe notebooks zijn voorzien van een Mini DisplayPort aansluiting. Hier kan een kabel of adapter op aangesloten worden die kan verlopen naar (mini) DisplayPort, HDMI, DVI en VGA.
Specificaties DeLOCK DisplayPort repeater - versie 1.2 (4K 60Hz) - 5m in / 5m uit
- connectoren: DisplayPort (vrouwelijk) - DisplayPort (vrouwelijk)
- geschikt voor doorgave van audio- en videosignalen
- kabellengtes max. 5m in / 5m uit bij resoluties tot 3840 x 2160 @ 60 Hz
- kabellengtes max. 15m in / 20m uit bij resoluties tot 3840 x 2160 @ 30 Hz
- kabellengtes max. 20m in / 20m uit bij resoluties tot 2560 x 1600 @ 60 Hz
- totale bandbreedte: tot 21,60 Gbit/s (HBR2)
- volgt de DisplayPort 1.2 specificaties
- afgeschermde behuizing
- voeding is mogelijk via DP_PWR (pin 20)

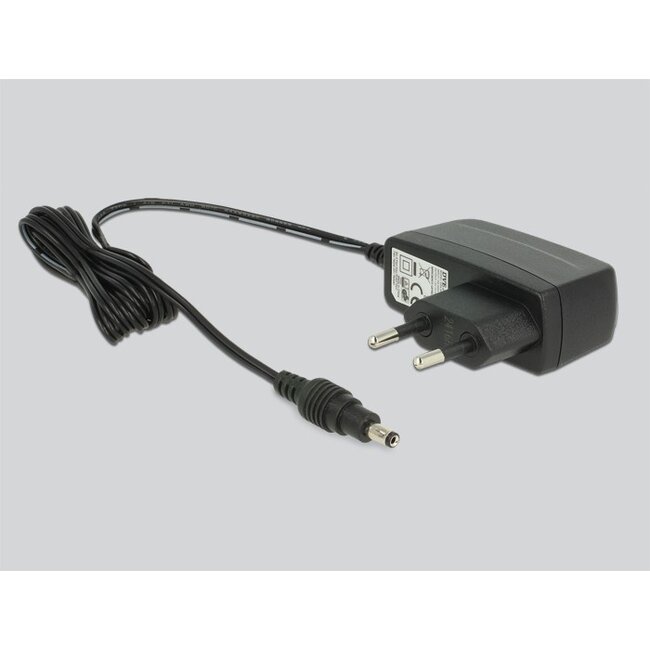

- voeding via DC voedingsadapter (5V / 1A)
- voedingsadapter is inbegrepen bij levering
- conform: RoHS
- kleur: zwart
- garantie: 2 jaar
*Voeding via DP_PWR (pin 20)
Wanneer u 20-pins aangesloten DisplayPort kabel (DP_PWR) gebruikt kan de repeater via pin 20 gevoed worden. Via pin 20 draagt de kabel 3,3V / 500 mA voeding mee, die de repeater vervolgens gebruikt om het signaal versterkt door te sturen. Om hiervan gebruik te maken dient u een kabel te gebruiken die DP_PWR ondersteunt.
