Seriële RS232 haakse adapter 9-pin SUB-D (m) - 9-pin SUB-D (v) - versie 1

Gebruik deze gehoekte adapter om een 9-pins SUB-D aansluiting 90 graden haaks te benaderen.

Versie 1

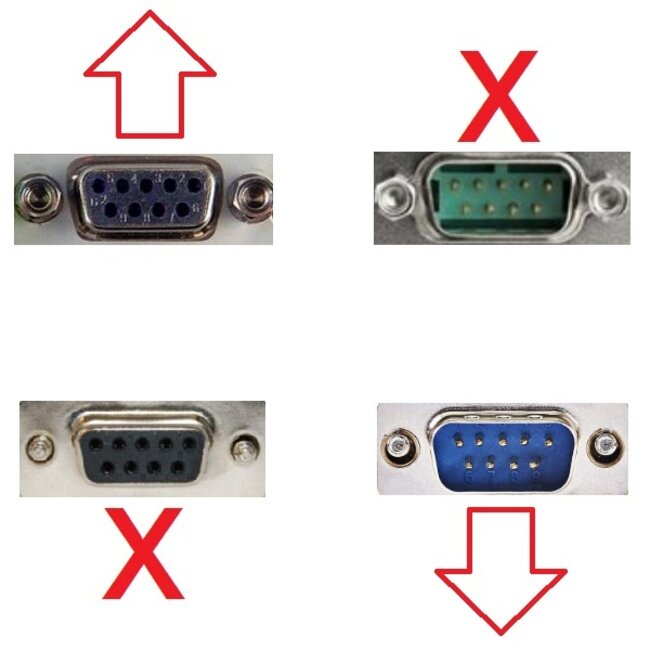

Aangezien wij verschillende versies van deze adapter leveren, adviseren wij u goed naar de afbeelding te kijken om zo te beoordelen welke adapter het beste bij uw situatie past. Deze adapter noemen wij voor het gemak even versie 1. Er zijn 2 aansluitsituaties mogelijk bij deze adapter, namelijk de verbinding met een mannelijke poort en de verbinding met een vrouwelijke poort.

De aansluiting die u haaks wilt benaderen is een vrouwelijke 9-pin SUB-D aansluiting

De vrouwelijke poort waar u deze adapter op wilt bevestigen dient voorzien te zijn van schroefaansluitingen, zodat de duimschroeven vastgeschroeft kunnen worden voor een optimale connectie. De vrouwelijke zijde van deze adapter beschikt over schroefaansluitingen, zodat u een mannelijke connector met duimschroeven stevig kunt bevestigen aan deze adapter. De kabel neemt achter uw apparaat weinig ruimte in beslag, aangezien deze door de haakse verbinding direct naar boven geleid zal worden.

De aansluiting die u haaks wilt benaderen is een mannelijke 9-pin SUB-D connector

De mannelijke poort waar u deze adapter op wilt bevestigen dient voorzien te zijn van schroeven, zodat de duimschroeven vastgeschroeft kunnen worden voor een optimale connectie. De mannelijke zijde van deze adapter beschikt over duimschroeven, zodat u een vrouwelijke connector met schroefaansluitingen stevig kunt bevestigen aan deze adapter. De kabel neemt achter uw apparaat weinig ruimte in beslag, aangezien deze door de haakse verbinding direct naar beneden geleid zal worden.

SUB-D connectoren

SUB-D connectoren, ook wel D-Sub of D-Subminiatuur, zijn algemeen voorkomende stekkerverbindingen die met name in computers toegepast worden. De naam miniatuur was voor de tijd dat deze connectoren gangbaar waren gepast, maar tegenwoordig is het een vrij grote connector. SUB-D connectoren hebben een eigen nummeringssysteem, beginnen altijd met de 'D', gevolgd door de code van de plug met het exacte aantal pinnen. SUB-D connectoren zijn er met 9 pinnen (=E), 15 pinnen (=A), 25 pinnen (=B), 37 pinnen (=C) en 50 pinnen (=D). Hierna volgt de 'M' voor Male (mannelijk) of 'F' voor Female (vrouwelijk). DB25M is dus een mannelijke 25-pins SUB-D connector, terwijl een DA15M een SUB-D 15-pins connector is.

USB naar serieel

Indien uw systeem niet over een seriële poort beschikt kunt u een USB poort converteren naar een seriële poort. Gebruik hiervoor een USB naar seriëel converter.

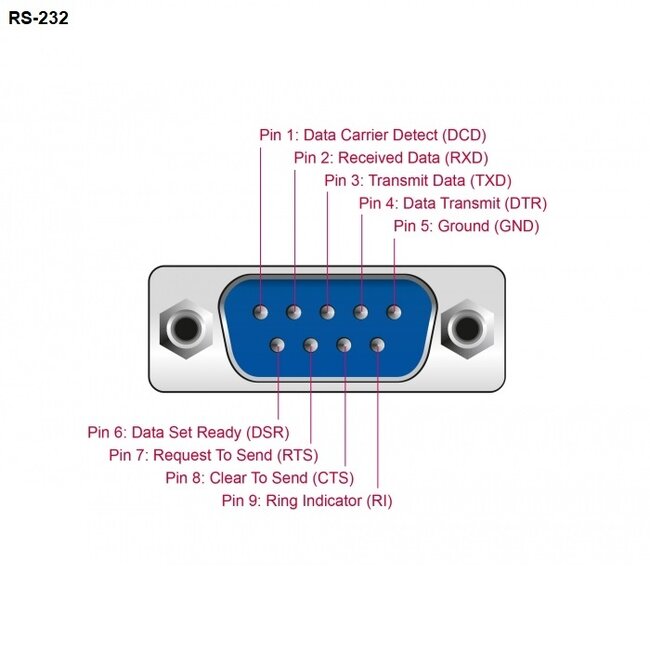

RS-232 pinout (pintoewijzing)

Waar de RS-232 connector oorspronkelijk over 25 pinnen beschikte, om zo ook een secundair RS-232 communicatiekanaal te transporteren, komt u vandaag de dag in de praktijk vrijwel enkel 9-pins RS-232 connectoren tegen. De pintoewijzing bij de RS-232 standaard is als volgt:

• pin 1 tot 5 (boven van links naar rechts): 1= Data Carrier Detect (DCD) 2= Received Data (RXD) 3= Transmit Data (TXD) 4= Data Terminal Ready / Data Transmit (DTR) 5= Signal Ground (GND)
• pin 6 tot 9 (onder van links naar rechts): 6= Data Set Ready (DSR) 7= Request To Send (RTS) 8= Clear To Send (CTS) 9= Ring Indicator (RI)
• protective ground (buitenzijde)

Specificaties Seriële RS232 haakse adapter 9-pin SUB-D (m) - 9-pin SUB-D (v) - versie 1

• connectoren: 9-pins SUB-D (mannelijk) - 9-pins SUB-D (vrouwelijk)
• 9-pins SUB-D mannelijk met schroeven: voor 9-pins SUB-D vrouwelijk aansluitingen met schroefingangen
• 9-pins SUB-D vrouwelijk met schroefingangen: voor 9-pins SUB-D mannelijk connectoren met schroeven
• type adapter: 90° haaks / serieel (RS-232)
• pinout: 1:1 geconnecteerd
• toepassing: 90° haaks benaderen van 9-pins SUB-D poort
• uitvoering: afgeschermde adapter
• conform: RoHS
• kleur: zwart
• garantie: 2 jaar
