DVI-I (m) naar VGA (v) adapter - 90° haaks naar boven

Gebruik deze adapter om een computer of notebook met DVI uitgang te verbinden met een VGA kabel vanaf uw monitor, TV of projector. De DVI connector is DVI-I Dual Link (24+5-pins) aangesloten. Geschikt voor resoluties tot 1920 x 1200 @ 60 Hz (WUXGA).

90° haakse connector

Deze gehoekte adapter kunt u gebruiken om uw DVI poort haaks te benaderen. Deze adapter is vooral toepasbaar bij apparaten met weinig ruimte aan de achterzijde. Door de 90 graden haakse benadering kan bijvoorbeeld uw monitor of systeemkast extra dicht tegen de wand geplaatst worden. Controleer goed de poort of de haakse richting van deze adapter voor uw toepassing de juiste is.

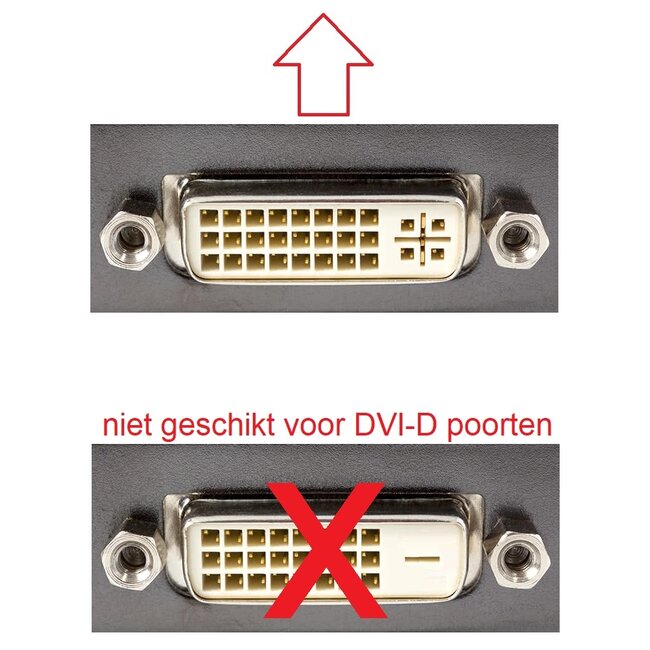

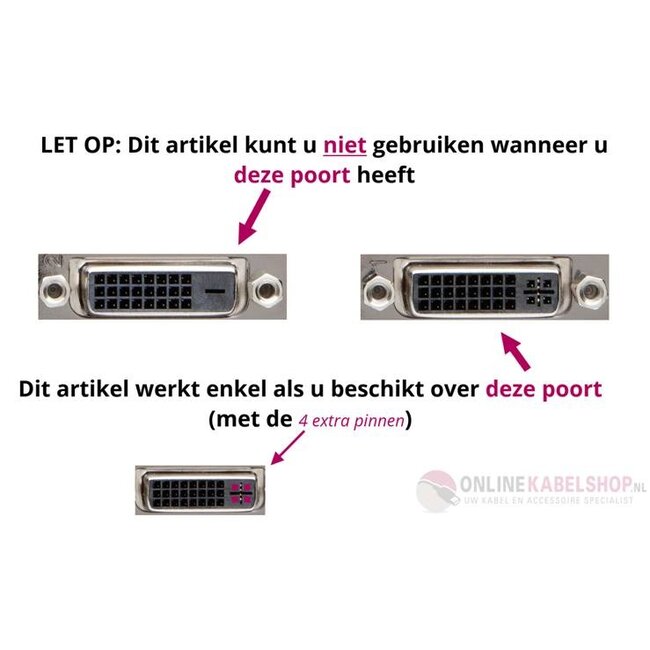

Let op! Beschikt uw DVI apparaat over een DVI-D 24+1-pins aansluiting?

Wanneer uw monitor, TV, projector of videokaart beschikt over een digitale DVI-D 24+1-pins aansluiting heeft u niets aan deze adapter. Om deze adapter te kunnen gebruiken heeft u een DVI-I 24+5-pins aansluiting nodig. Deze aansluiting ondersteund naast digitale signalen (DVI-D) ook analoge signalen (DVI-A / VGA)

Bi-directioneel

Deze adapter is niet richtingsgevoelig en kan gebruikt worden voor apparaten met DVI-I in- en uitgangen. Wel dienen beide apparaten dezelfde resolutie weer te kunnen geven.

Geen geluid

Een DVI - VGA adapter dient uitsluitend voor de overdracht van beeld. U dient dus een aparte kabel te gebruiken om het geluid over te brengen.

Alleen geschikt voor analoge videosignalen

Verloop naar HDMI, bijvoorbeeld via een adapter of kabel, is niet mogelijk. Indien u toch een HDMI scherm wilt aansluiten op de DVI uitgang van uw PC of laptop kunt u hiervoor een DVI-D naar HDMI adapter of kabel gebruiken.

Wat is DVI?

DVI is een afkorting voor Digital Visual Interface en was oorspronkelijk bedoeld als interface voor monitoren. DVI brengt een volledig digitaal signaal over zonder enig gegevensverlies. Hierdoor wordt DVI ook wel als vervanger gezien voor het analoge VGA.

3 verschillende typen DVI connectoren

DVI-A - 12+5-pins

Deze interface stuurt enkel een analoog signaal door, met als nut om een DVI kabel te laten verlopen naar VGA. Dit type is gelijkwaardig aan DVI-I.

DVI-I - 18+5-pins (Single Link) / 24+5-pins (Dual Link)

Dit is de oorspronkelijke interface, die een combinatie maakt van een digitaal en analoog signaal. Veel computers met 1 monitor uitgang beschikken vaak over deze interface. U kunt dan een analoge (VGA) monitor aansluiten, maar ook een digitale DVI-D of HDMI monitor.

DVI-D - 18+1-pins (Single Link) / 24+1-pins (Dual Link)

DVI-D draagt enkel een digitaal signaal. Veel consumentenproducten zoals digitale TV's of monitoren dragen deze interface al met zich mee. Ook computers met zowel een DVI als VGA monitor uitgang beschikken vaak over een digitale DVI-D uitgang.

Problemen bij het aansluiten

Let op bij de aanschaf van een DVI kabel welk DVI type uw apparaat ondersteunt. Een DVI-D connector past in een DVI-I aansluiting, terwijl een DVI-I connector niet in een DVI-D aansluiting past. Een DVI-A connector past alleen in een DVI-I aansluiting en niet in een DVI-D aansluiting.

Wat is VGA?

VGA staat voor Video Graphics Array en is een sinds 1987 bestaande standaard voor het weergeven van analoge beelden op een computer monitor. Indien uw apparaten beschikken over digitale aansluitingen, zoals HDMI, DisplayPort of DVI, is het aan te raden om deze te gebruiken in plaats van VGA.

Andere benamingen voor VGA

VGA wordt ook wel DE-15, HD15, 15 SUB-D, D-SUB 15, Mini Sub D15, mini D15, DB-15, HDB-15, HD-15, HD15 of RGB connector genoemd, waarbij HD staat voor High Density.

Specificaties DVI-I (m) naar VGA (v) adapter - 90° haaks naar boven

• connectoren: DVI-I (mannelijk) - VGA (vrouwelijk)
• DVI-I Dual Link 24+5-pins connector
• signaalrichting: bi-directioneel
• DVI mannelijk: compatibel met DVI-I 24+5-pins aansluitingen (niet geschikt voor DVI-D 24+1-pins aansluitingen)
• voor doorgave van analoge videosignalen (geen audio)
• geschikt voor resoluties tot 1920 x 1200 @ 60 Hz (WUXGA)
• DVI connector met schroeven
• VGA connector met schroefaansluitingen
• 90° haakse adapter (haaks naar boven)
• uitvoering: adapter zonder kabel
• conform: RoHS
• kleur: zwart
• garantie: 2 jaar
