voor AWG22-26 kabel met vaste aders
geen gereedschap nodig (toolless)
voor het doorkoppelen van CAT6 netwerkkabel
voor het doorkoppelen van niet afgeschermde kabel (U/UTP)
1 verbindingsbox voor koppeling van 2 kabels
Lees meer.

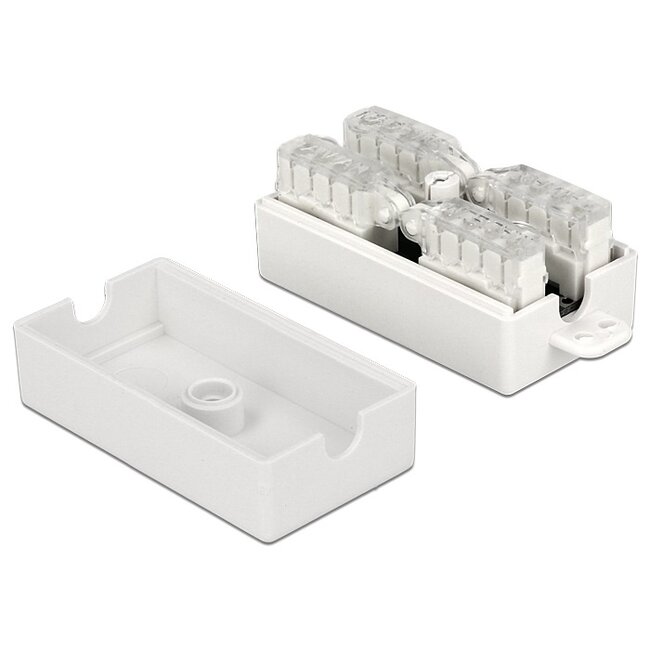

Gebruik deze verbindingsadapter om 2 netwerkkabels direct te koppelen. Hierdoor kunt u een grotere afstand overbruggen.
Er zijn twee verschillende normen voor netwerkkabel kleurcodes, namelijk EIA/TIA-568A en EIA/TIA-568B. In Europa is de B-variant (EIA/TIA-568B) de norm. Gebruik daarom wanneer niet expliciet vermeld wordt dat u de EIA/TIA-568A moet toepassen, altijd de B-variant (EIA/TIA-568B) voor het afmonteren van aders in een RJ45 connector of op een wandcontactdoos. De kleurcode is alsvolgt (zie foto bij dit artikel): 1 = wit-oranje 2 = oranje 3 = wit-groen 4 = blauw 5 = wit-blauw 6 = groen 7 = wit-bruin 8 = bruin
Voor het monteren van de kabel heeft u geen LSA tang of ander gereedschap nodig. Het doorzichtige kapje boven ieder LSA blok fungeert als punch down LSA tool. Door het kapje naar beneden te drukken worden de aders naar beneden gedrukt zodat ze contact maken.
Het verschil tussen een vaste en een flexibele aderopbouw zit in de aderopbouw van de 8 aansluitkabels in de netwerkkabel. Bij vaste aderopbouw zijn deze van één koper draad (voor vaste inbouw/opbouw). De kabel is stugger waardoor deze beter door leidingen gaat en beter monteerbaar is in inbouw en opbouwdozen. Nadeel kan zijn dat het lastiger is om deze aan een RJ45 connector te monteren. Bij de flexibele aderopbouw zijn dit gewikkelde dunne koperen draadjes die makkelijker te monteren zijn op RJ45 connectoren. Daarnaast is een netwerkkabel met flexibele aderopbouw minder stug.
Deze verbindingsadapter volgt de CAT6 specificatie, wat betekent dat deze gebruikt kan worden in netwerken tot 1000 Mbit/s (Gigabit netwerken). Uiteraard kan deze koppelaar ook uitstekend gebruikt worden in CAT5 (tot 100Mbit/s) netwerken. Aangezien veel providers in Nederland steeds hogere internetsnelheden aanbieden is het aan te bevelen een CAT6 verbinder te gebruiken.
Dit koppelstuk is niet afgeschermd en het advies is deze enkel te gebruiken voor niet afgeschermde netwerkkabel. Een netwerkkabel zonder afscherming wordt aangeduid als UTP (Unshielded Twisted Pair) of U/UTP (Unshielded / Unshielded Twisted Pair).
