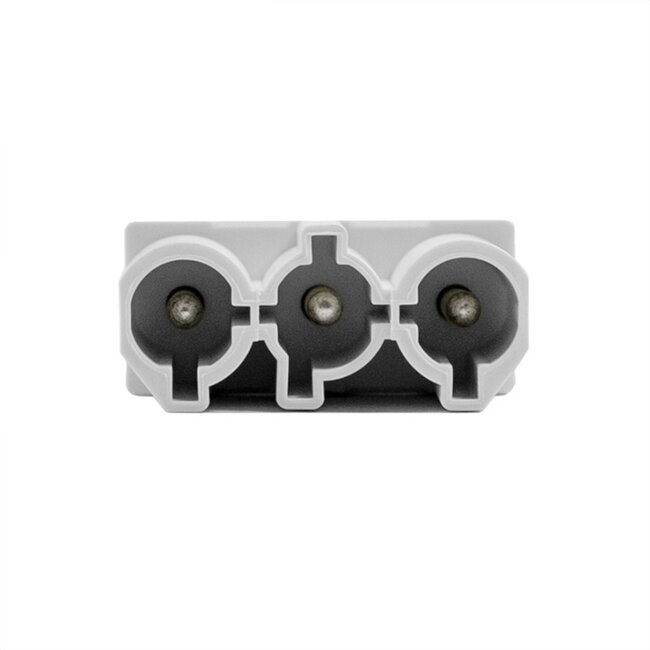

Bachmann installatiestekker connector - Wieland GST18® (m)

Losse stekker waarmee u een reguliere stekkerdoos kunt integreren in een modulair systeem. Ook kunt u deze connector gebruiken om zelf installatiestekker verlengkabels te maken.

Kenmerken:

• vervangt de stroomstekker van een stekkerdoos
• gebruik deze connector om zelf installatiestekker verlengkabels te maken (voor op uitgang splitter of op uitgang stekkerdoos)
• voor stroomkabels met aderdiameters tussen 0,75mm en 2,5mm
• voor stroomkabels met vaste en flexibele aders
• voor stroomkabels met een buitendiameter tussen 6,5 en 10,5mm

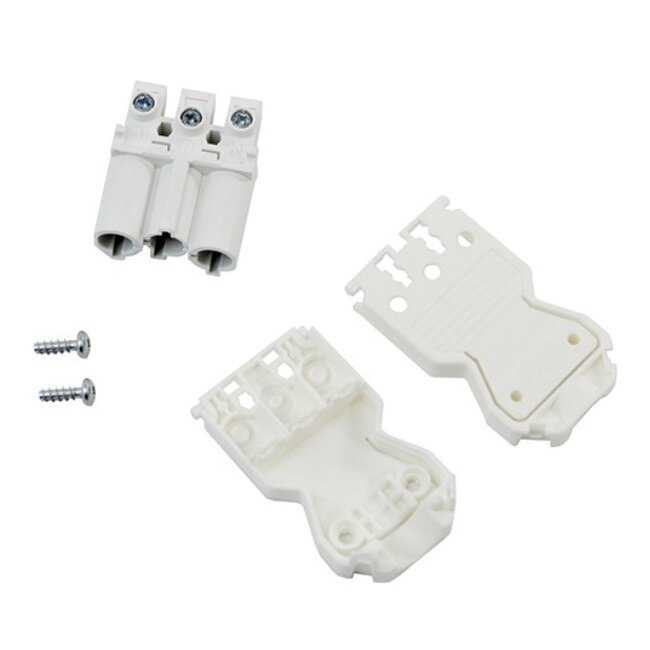

• schroefverbinding: solderen is niet nodig
• geschikt voor stroom tot 250V en 20A
• voorzien van trekontlasting
• compatibel met de Wieland GST18® standaard
• voldoet aan IEC 61535 norm voor stekkerinstallaties
• witte connector met kleurcode RAL9010

Modulair systeem

Deze installatiestekker connector is perfect integreerbaar in een modulair systeem met installatiestekkerverbindingen. Dit modulaire systeem wordt vooral gebruikt in kantooromgevingen zodat via een enkel stroomkabel meerdere bureaus voorzien kunnen worden van stroompunten, zonder dat er contacten verloren gaan.

Let op! Gebruik splitters om meerdere stekkerdozen aan te sluiten op 1 kabel

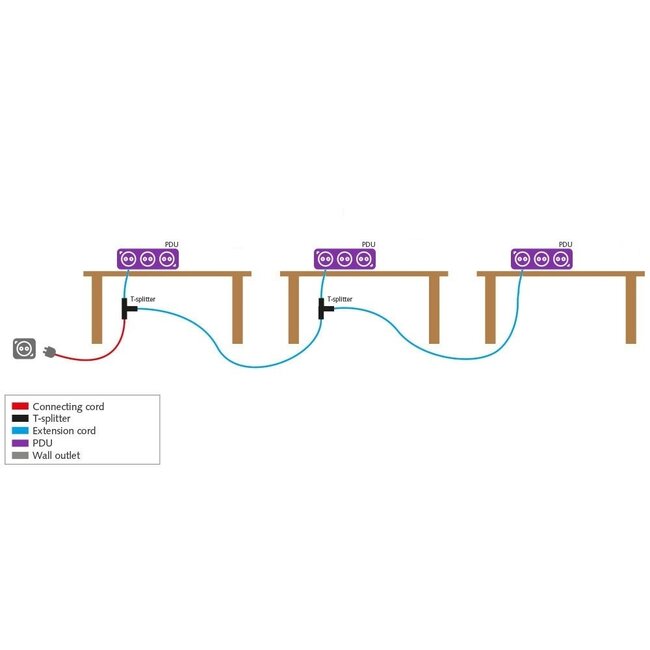

Uw stekkerdoos heeft bij het vervangen van de stroomconnector enkel een installatiestekker ingang. Indien u meerdere stekkerdozen wilt verbinden via 1 kabel heeft u installatiestekker splitters nodig. Bij dit artikel ziet u een foto met een aansluitschema. Op deze wijze kunt u meerdere stekkerdozen aansluiten via 1 kabel die onder het bureau doorloopt..

Internationale standaard IEC 61535

Installatiestekkers voor permanente verbinding in vaste installaties zijn vastgelegd in de internationale norm IEC 61535. Editie 2.0 2019-10 schrijft de veiligheidseisen en criteria voor m.b.t. systemen met installatiestekkers. Hierin staat specifiek vermeld dat een geïnstalleerd systeem enkel aan de IEC 61535 norm voldoet als het complete installatiesysteem van dezelfde fabrikant is (one and the same manufacturer). Om aan de veiligheidseisen van de IEC 61535 norm te voldoen wordt het installatiesysteem uitvoerig getest. Deze testen zijn enkel uitgevoerd bij systemen van dezelfde fabrikant. Om aan de IEC 61535 norm te voldoen moet de volledige installatie van dezelfde fabrikant zijn.

Specificaties Bachmann installatiestekker connector - Wieland GST18® (m)

• connector: Installatiestekker (mannelijk)
• uitvoering: rechte connector
• bevestiging: schroeven
• maximale belasting: 20 A / 250 V
• behuizing: kunststof
• geschikt voor gebruik binnen huis (IP20)
• volledig compatibel met de Wieland GST18® standaard
• conform: RoHS, IEC 61535
• kleur: wit (RAL9010)
• garantie: 2 jaar

Downloads

• Datasheet
