ATX12V P4 (v) - EPS12V 8-pins (m) voedingskabel
Gebruik deze kabel adapter om een moederbord met EPS 8-pins (12V) aansluiting te voeden via een interne PC voeding met 4-pins P4 (12V) connector.
ATX P4 12V connector
Bij het ontwerpen van het Intel Pentium 4 platform in 1999/2000 bleek dat de traditionele 20-pins ATX voeding connector niet geschikt was om aan de hogere stroomeisen te voldoen. Besloten werd de standaard uit te breiden met 4 extra pinnen naar een 24-pins connector. Deze standaard is bekend als ATX12V 1.0 (ook wel bekend als ATX-P4). Deze standaard werd ook overgenomen door AMD Athlon XP en MP moederborden. De P4 connector zit soms geïntegreerd in de 24-pins connector, al dan niet loskoppelbaar, maar is er ook als losse kabel of plug (P4).
EPS 8-pins 12V connector

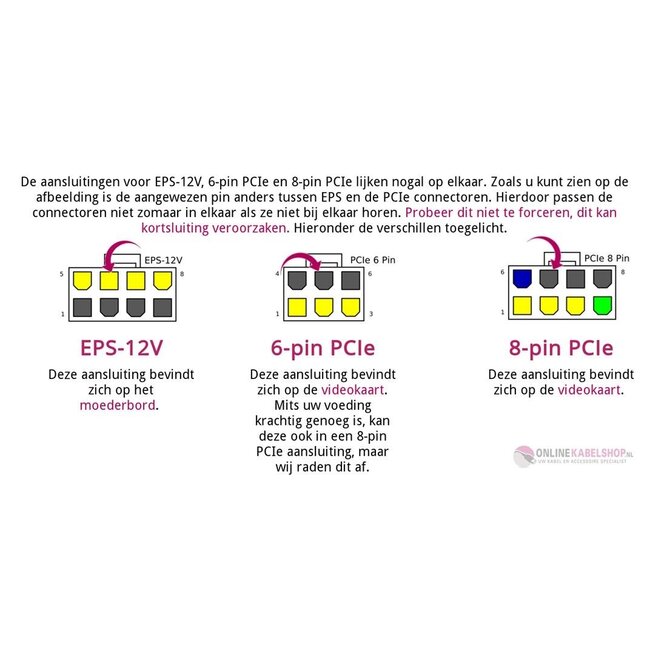

Omdat stroomverbruik toeneemt wordt de P4 connector bij veel (hogere kwaliteit) moederborden en processoren (PSU's) ook wel vervangen door de 8-pins EPS connector. Deze connector wordt ook wel EPS12V genoemd. Deze connector lijkt op de PCIe 8-pins, maar is niet compatibel en past niet op deze poort.
P4 voeding verbinden met EPS 8-pins moederbord
Met een adapter, maar ook zonder, kunt u een P4 voeding verbinden met een EPS 8-pins moederbord aansluiting. De P4 connector past maar op 1 zijde in de EPS 8-pins aansluiting waardoor verkeerd aansluiten niet mogelijk is. Er is echter geen garantie dat het werkt. Wanneer het moederbord aan 1 12V verbinding voldoende heeft, kan het prima werken. Wanneer het moederbord echter 2 12V verbindingen nodig heeft (veel dual CPU moederborden hebben 1 12V verbinding per CPU nodig), werkt het niet. Zelfs als een moederbord met EPS 8-pins aansluiting werkt via een enkele P4 connector, moet u zich beseffen dat de kabel slechts de helft levert van wat een EPS 12V connector zou leveren. Het moederbord kan oververhit raken, net als de kabel met gesmolten connectoren tot gevolg. Het beste advies is daarom een moederbord met 8-pins EPS aansluiting te voeden via een 8-pins EPS connector.
Specificaties ATX12V P4 (v) - EPS12V 8-pins (m) voedingskabel

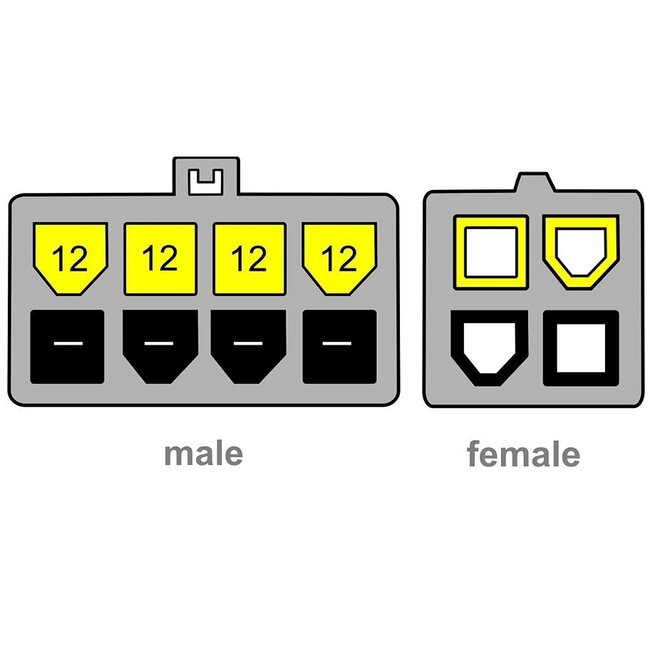

- connectoren: ATX P4 (vrouwelijk) - EPS 8-pins (mannelijk)
- gebruik: PC-voeding (P4) > PC-moederbord (EPS 8-pins)
- type connectoren: recht / recht
- conform: RoHS
- kleur: zwart/geel
- garantie: 2 jaar
