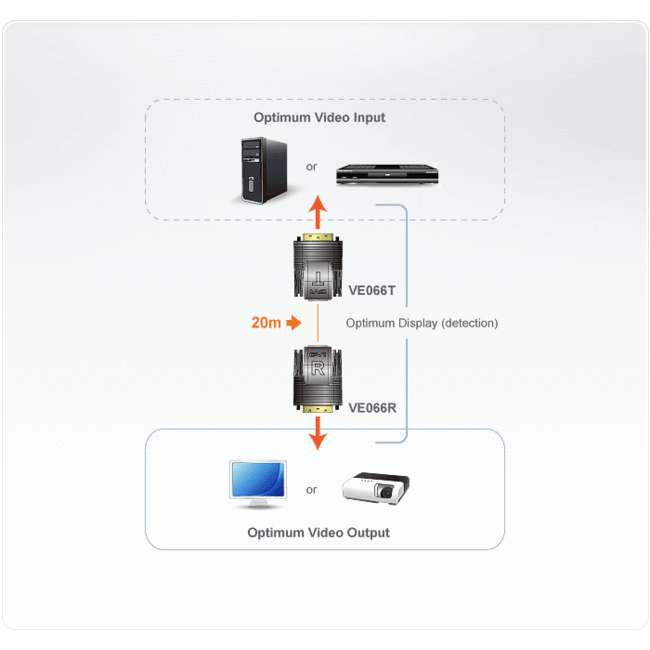

Aten VE066 DVI Single Link CAT5 extender - 20 meter

DVI over ethernet extender die u kunt gebruiken om een afstand tot 20 meter (HDTV / 1080i tot 20 meter / Full HD 1080p tot 15 meter) te overbruggen. De enkele netwerkkabel die nodig is om het signaal over te brengen kunt u eenvoudig wegwerken, bijvoorbeeld door de connectoren er later op te monteren. Een netwerkkabel past makkelijk door PVC pijpen en een netwerkkabel is betrouwbaar, ook bij langere lengtes.

Resolutie maximaal 1920 x 1200

De maximaal haalbare resolutie is 1920 x 1200 of 1920 x 1080 (maximaal 20 meter). 1080p, ook wel bekend als Full HD, is mogelijk bij lengtes tot 15 meter. 1080i, ook wel bekend als HDTV, is mogelijk bij lengtes tot 20 meter.

Wordt geleverd zonder netwerkkabel

Deze HDMI over ethernet verlenger wordt geleverd zonder netwerkkabel. Wij adviseren het volgende:

• gebruik minimaal netwerkkabels CAT5e (of hoger)
• gebruik netwerkkabels met een koperen ader (CU)

  Geen geluid

  Een DVI kabel dient uitsluitend voor de overdracht van beeld. U dient dus een aparte kabel te gebruiken om het geluid over te brengen.

  Alleen geschikt voor digitale videosignalen

  Verloop naar VGA, bijvoorbeeld via een adapter of kabel, is niet mogelijk. Indien u toch een VGA monitor wilt aansluiten op de DVI uitgang van uw PC of laptop kunt u hiervoor een DVI-I / DVI-A naar VGA adapter of kabel gebruiken. Let op! Uw systeem moet dan wel beschikken over een DVI-I 24+5-pins uitgang.

  Wat is DVI?

  DVI is een afkorting voor Digital Visual Interface en was oorspronkelijk bedoeld als interface voor monitoren. DVI brengt een volledig digitaal signaal over zonder enig gegevensverlies. Hierdoor wordt DVI ook wel als vervanger gezien voor het analoge VGA.

  DVI Single Link en Dual Link

  Bij Dual Link worden twee parallelle verbindingen gemaakt, waardoor de bandbreedte wordt verdubbeld. Met een dubbele verbinding (Dual Link) kan een hogere resolutie worden verkregen dan met een enkele verbinding (Single Link). In onderstaand overzicht ziet u de maximaal haalbare resoluties voor Single Link en Dual Link DVI verbindingen:
• Single Link HDTV max. 1920 x 1080 @ 60 Hz
• Dual Link HDTV max. 1920 x 1080 @ 120 Hz
• Single Link WUXGA max. 1920 x 1200 @ 60 Hz
• Dual Link WUXGA max. 1920 x 1200 @ 120 Hz
• Single Link WQXGA max. 2560 x 1600 @ 30 Hz
• Dual Link WQXGA max. 2560 x 1600 @ 60 Hz
• Dual Link WQUXGA max. 3840 x 2400 @ 30 Hz

  3 verschillende typen DVI connectoren

  DVI-A - 12+5-pins

  Deze interface stuurt enkel een analoog signaal door, met als nut om een DVI kabel te laten verlopen naar VGA. Dit type is gelijkwaardig aan DVI-I.

  DVI-I - 18+5-pins (Single Link) / 24+5-pins (Dual Link)

  Dit is de oorspronkelijke interface, die een combinatie maakt van een digitaal en analoog signaal. Veel computers met 1 monitor uitgang beschikken vaak over deze interface. U kunt dan een analoge (VGA) monitor aansluiten, maar ook een digitale DVI-D of HDMI monitor.

  DVI-D - 18+1-pins (Single Link) / 24+1-pins (Dual Link)

  DVI-D draagt enkel een digitaal signaal. Veel consumentenproducten zoals digitale TV's of monitoren dragen deze interface al met zich mee. Ook computers met zowel een DVI als VGA monitor uitgang beschikken vaak over een digitale DVI-D uitgang.

  Problemen bij het aansluiten

  Let op bij de aanschaf van een DVI kabel welk DVI type uw apparaat ondersteunt. Een DVI-D connector past in een DVI-I aansluiting, terwijl een DVI-I connector niet in een DVI-D aansluiting past. Een DVI-A connector past alleen in een DVI-I aansluiting en niet in een DVI-D aansluiting.

Specificaties Aten VE066 DVI Single Link CAT5 extender - 20 meter

• connectoren zender: 1x DVI-D (mannelijk) + 1x RJ45 (vrouwelijk)
• connectoren ontvanger: 1x DVI-D (mannelijk) + 1x RJ45 (vrouwelijk)
• geschikt om een afstand te overbruggen tot maximaal 15 meter (Full HD, 1920 x 1080)
• u kunt een afstand tot 20 meter overbruggen bij HDTV (1080i)
• voor doorgave van videosignalen (geen audio)
• ondersteunt HDCP versie 1.1
• geschikt voor resoluties tot 1920 x 1080 (Full HD)
• werkt zonder voedingsadapter
• ondersteunt hot plugging (aan- en loskoppeling zonder apparatuur uit te schakelen)
• eenvoudige installatie (Plug & Play)
• OS independent / besturingssysteem onafhankelijk
• conform: RoHS
• kleur: zwart
• garantie: 2 jaar

  Inhoud verpakking:

• 1x zender VE066T
• 1x ontvanger VE066R
• gebruiksaanwijzing
