Aten VE600A DVI Single Link + Audio CAT5 extender - 40 meter

DVI + Audio over ethernet extender die u kunt gebruiken om een afstand tot 40 meter (1920 x 1200 / Full HD 1080p tot 40 meter / HDTV / 1080i tot 60 meter) te overbruggen. De 2 netwerkkabels die nodig zijn om het signaal over te brengen kunt u eenvoudig wegwerken, bijvoorbeeld door de connectoren er later op te monteren. Een netwerkkabel past makkelijk door PVC pijpen en een netwerkkabel is betrouwbaar, ook bij langere lengtes.

Regelbare versterking

8-traps versterker die u kunt gebruiken om het beeld perfect af te stellen.

Geschikt voor de volgende resoluties:

• 1920 x 1200 @ 60 Hz (WUXGA): maximaal 40 meter
• 1920 x 1080 (1080p / Full HD): maximaal 40 meter
• 1920 x 1080 (1080i / HDTV): maximaal 60 meter

Wordt geleverd zonder netwerkkabel

Deze HDMI over ethernet verlenger wordt geleverd zonder netwerkkabel. Wij adviseren het volgende:

• gebruik minimaal netwerkkabels CAT5e (of hoger)
• gebruik netwerkkabels met een koperen ader (CU)
• gebruik netwerkkabels die even lang zijn

  Audio via 3,5mm Jack connectoren

  Dankzij de 3,5mm Jack audio aansluitingen op zowel zender als ontvanger kunt u het audiosignaal mee sturen.

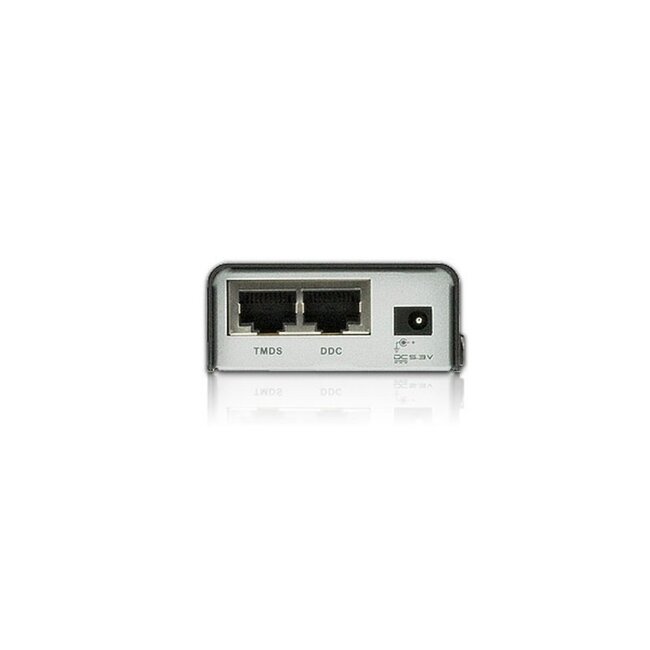

  1 netwerkkabel voor TMDS en 1 netwerkkabel voor DDC

  De kans is aanwezig dat deze DVI Extender ook werkt wanneer u maar 1 netwerkkabel aansluit op de TMDS poorten. DDC (Display Data Channel) is een standaard die ervoor zorgt dat een grafische kaart met een monitor kan communiceren zodat de juiste instellingen toegepast worden. Denk daarbij aan resolutie, contrast en andere parameters. Bij veel monitoren is een dergelijk signaal niet meer nodig en hoeft de 2e netwerkkabel dus niet aangesloten te worden.

  Alleen geschikt voor digitale videosignalen

  Verloop naar VGA, bijvoorbeeld via een adapter of kabel, is niet mogelijk. Indien u toch een VGA monitor wilt aansluiten op de DVI uitgang van uw PC of laptop kunt u hiervoor een DVI-I / DVI-A naar VGA adapter of kabel gebruiken. Let op! Uw systeem moet dan wel beschikken over een DVI-I 24+5-pins uitgang.

  Wat is DVI?

  DVI is een afkorting voor Digital Visual Interface en was oorspronkelijk bedoeld als interface voor monitoren. DVI brengt een volledig digitaal signaal over zonder enig gegevensverlies. Hierdoor wordt DVI ook wel als vervanger gezien voor het analoge VGA.

  DVI Single Link en Dual Link

  Bij Dual Link worden twee parallelle verbindingen gemaakt, waardoor de bandbreedte wordt verdubbeld. Met een dubbele verbinding (Dual Link) kan een hogere resolutie worden verkregen dan met een enkele verbinding (Single Link). In onderstaand overzicht ziet u de maximaal haalbare resoluties voor Single Link en Dual Link DVI verbindingen:
• Single Link HDTV max. 1920 x 1080 @ 60 Hz
• Dual Link HDTV max. 1920 x 1080 @ 120 Hz
• Single Link WUXGA max. 1920 x 1200 @ 60 Hz
• Dual Link WUXGA max. 1920 x 1200 @ 120 Hz
• Single Link WQXGA max. 2560 x 1600 @ 30 Hz
• Dual Link WQXGA max. 2560 x 1600 @ 60 Hz
• Dual Link WQUXGA max. 3840 x 2400 @ 30 Hz

  3 verschillende typen DVI connectoren

  DVI-A - 12+5-pins

  Deze interface stuurt enkel een analoog signaal door, met als nut om een DVI kabel te laten verlopen naar VGA. Dit type is gelijkwaardig aan DVI-I.

  DVI-I - 18+5-pins (Single Link) / 24+5-pins (Dual Link)

  Dit is de oorspronkelijke interface, die een combinatie maakt van een digitaal en analoog signaal. Veel computers met 1 monitor uitgang beschikken vaak over deze interface. U kunt dan een analoge (VGA) monitor aansluiten, maar ook een digitale DVI-D of HDMI monitor.

  DVI-D - 18+1-pins (Single Link) / 24+1-pins (Dual Link)

  DVI-D draagt enkel een digitaal signaal. Veel consumentenproducten zoals digitale TV's of monitoren dragen deze interface al met zich mee. Ook computers met zowel een DVI als VGA monitor uitgang beschikken vaak over een digitale DVI-D uitgang.

  Problemen bij het aansluiten

  Let op bij de aanschaf van een DVI kabel welk DVI type uw apparaat ondersteunt. Een DVI-D connector past in een DVI-I aansluiting, terwijl een DVI-I connector niet in een DVI-D aansluiting past. Een DVI-A connector past alleen in een DVI-I aansluiting en niet in een DVI-D aansluiting.

Specificaties Aten VE600A DVI Single Link + Audio CAT5 extender - 40 meter

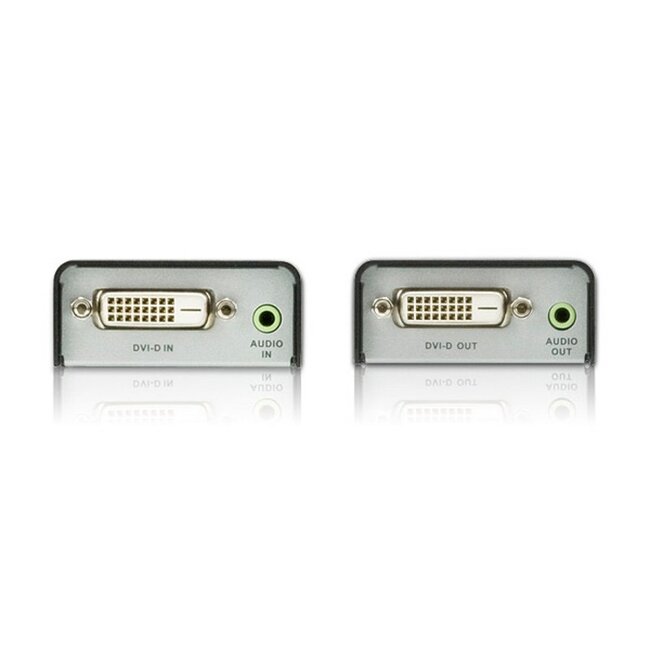

• connectoren zender: 1x DVI-D + 1x 3,5mm Jack + 2x RJ45 (vrouwelijk)
• connectoren ontvanger: 1x DVI-D + 1x 3,5mm Jack + 2x RJ45 (vrouwelijk)
• geschikt om een afstand te overbruggen tot maximaal 40 meter (Full HD, 1920 x 1200, 1920 x 1080)
• u kunt een afstand tot 60 meter overbruggen bij HDTV (1080i)
• voor doorgave van audio- en videosignalen
• ondersteunt HDCP
• geschikt voor resoluties tot 1920 x 1200 @ 60 Hz (WUXGA)
• voeding via 2 externe voedingsadapters
• met ingebouwde verstelbare equalizer om het signaal te optimaliseren
• geschikt voor montage in/op een rack, kast, bureau etc.
• eenvoudige installatie (Plug & Play)
• OS independent / besturingssysteem onafhankelijk
• conform: RoHS
• kleur: zwart
• garantie: 2 jaar

  Inhoud verpakking:

• 1x zender VE600AL
• 1x ontvanger VE600AR
• 2x voedingsadapter
• 1x montage kit
• gebruiksaanwijzing
