Aten CS682 DVI-D Single Link + USB + Audio KVM Switch 2 naar 1

Gebruik deze DVI KVM switch om tot maximaal 2 computers met DVI uitgangen te verbinden met 1 scherm met DVI ingang. Geschikt voor resoluties tot 1920 x 1200 @ 60 Hz (WUXGA).

USB schakelaar

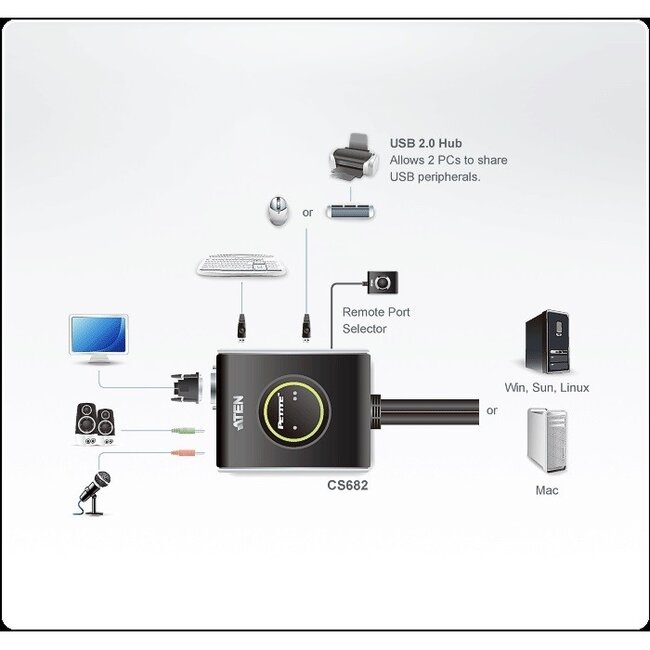

Door de USB kabels ook aan te sluiten op uw 2 computers, kunt u de 2 USB aansluitingen op de KVM schakelbox mee laten schakelen. Hierdoor kunt u met 1 toetsenbord en 1 muis beide computers bedienen.

Audio schakelaar

Door de 3,5mm Jack audio kabels ook aan te sluiten op uw 2 computers, kunt u de 2 3,5mm Jack audio aansluitingen op de KVM schakelbox mee laten schakelen. Hierdoor kunt u 1 luidsprekerset of hoofdtelefoon (groene connector) en 1 microfoon (roze connector) verbinden met 2 computers. U kunt audio los schakelen van beeld. Hierdoor heeft u de mogelijkheid om beeld van computer 1 te zien op uw scherm, terwijl u luistert naar audio via computer 2.

Diverse manieren om te schakelen

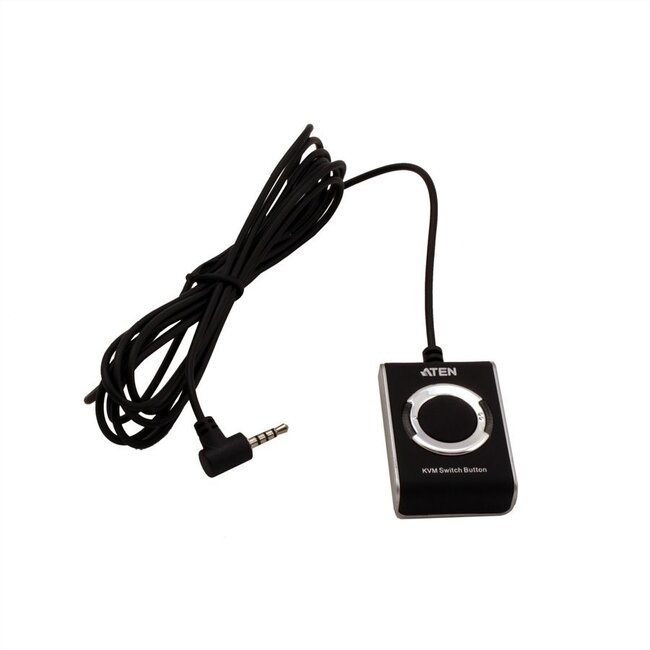

Via de drukknop op de afstandsbediening (Remote Port Selector) kunt u handmatig kiezen welke computer u wilt zien op het scherm. U kunt tevens hotkeys programmeren zodat u via (een combinatie van) toetsen schakelt. Verder is er nog de mogelijkheid om via de USB muis te schakelen.

Electronische schakeling

Deze DVI schakelaar schakelt electronisch. Dit betekent dat er intern een electronische schakeling plaats vindt wanneer u de knop op de Remote Port Selector indrukt. Deze schakeling vindt ook electronisch plaats bij het schakelen via hotkeys of via de USB muis.

Voeding via USB

Deze KVM schakelaar krijgt voeding via de USB connectoren die u aansluit op uw computers.

Alleen geschikt voor digitale videosignalen

Verloop naar VGA, bijvoorbeeld via een adapter of kabel, is niet mogelijk. De schakelaar schakelt alleen digitale signalen door. U kunt wel een DVI-I kabel aansluiten op de schakelaar, maar enkel de digitale signalen wordt geschakeld.

Geen geluid

Een DVI kabel dient uitsluitend voor de overdracht van beeld. U dient dus een aparte kabel te gebruiken om het geluid over te brengen.

Wat is DVI?

DVI is een afkorting voor Digital Visual Interface en was oorspronkelijk bedoeld als interface voor monitoren. DVI brengt een volledig digitaal signaal over zonder enig gegevensverlies. Hierdoor wordt DVI ook wel als vervanger gezien voor het analoge VGA.

DVI Single Link en Dual Link

Bij Dual Link worden twee parallelle verbindingen gemaakt, waardoor de bandbreedte wordt verdubbeld. Met een dubbele verbinding (Dual Link) kan een hogere resolutie worden verkregen dan met een enkele verbinding (Single Link). In onderstaand overzicht ziet u de maximaal haalbare resoluties voor Single Link en Dual Link DVI verbindingen:

• Single Link HDTV max. 1920 x 1080 @ 60 Hz
• Dual Link HDTV max. 1920 x 1080 @ 120 Hz
• Single Link WUXGA max. 1920 x 1200 @ 60 Hz
• Dual Link WUXGA max. 1920 x 1200 @ 120 Hz
• Single Link WQXGA max. 2560 x 1600 @ 30 Hz
• Dual Link WQXGA max. 2560 x 1600 @ 60 Hz
• Dual Link WQUXGA max. 3840 x 2400 @ 30 Hz

  3 verschillende typen DVI connectoren

  DVI-A - 12+5-pins

  Deze interface stuurt enkel een analoog signaal door, met als nut om een DVI kabel te laten verlopen naar VGA. Dit type is gelijkwaardig aan DVI-I.

  DVI-I - 18+5-pins (Single Link) / 24+5-pins (Dual Link)

  Dit is de oorspronkelijke interface, die een combinatie maakt van een digitaal en analoog signaal. Veel computers met 1 monitor uitgang beschikken vaak over deze interface. U kunt dan een analoge (VGA) monitor aansluiten, maar ook een digitale DVI-D of HDMI monitor.

  DVI-D - 18+1-pins (Single Link) / 24+1-pins (Dual Link)

  DVI-D draagt enkel een digitaal signaal. Veel consumentenproducten zoals digitale TV's of monitoren dragen deze interface al met zich mee. Ook computers met zowel een DVI als VGA monitor uitgang beschikken vaak over een digitale DVI-D uitgang.

  Problemen bij het aansluiten

  Let op bij de aanschaf van een DVI kabel welk DVI type uw apparaat ondersteunt. Een DVI-D connector past in een DVI-I aansluiting, terwijl een DVI-I connector niet in een DVI-D aansluiting past. Een DVI-A connector past alleen in een DVI-I aansluiting en niet in een DVI-D aansluiting.

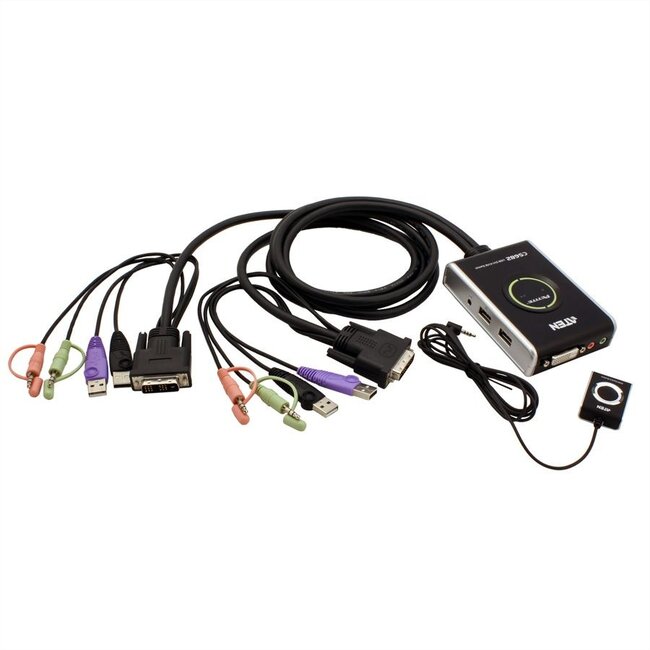

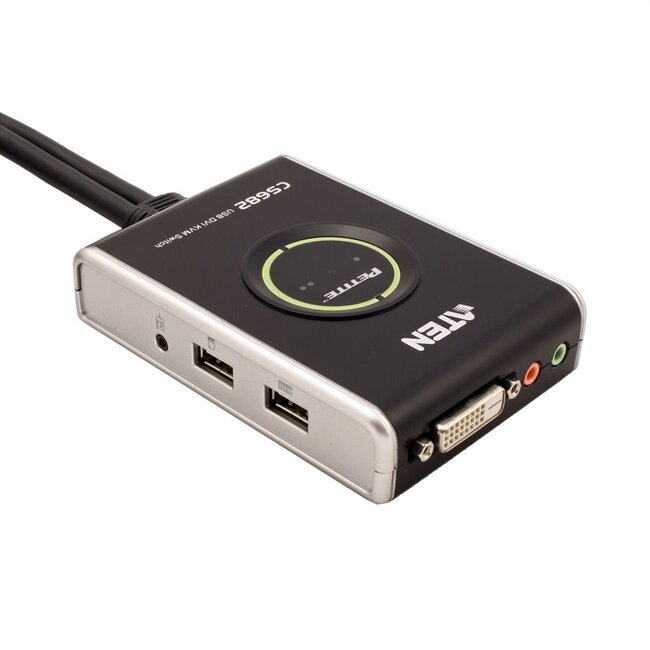

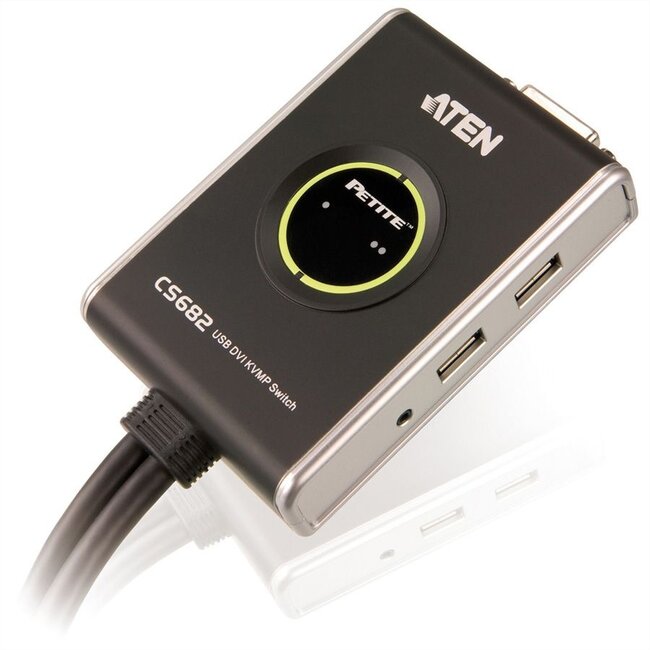

Specificaties Aten CS682 DVI-D Single Link + USB + Audio KVM Switch 2 naar 1

• aansluitingen PC voor beeld: 2x DVI-D (mannelijk)
• aansluitingen PC voor data: 4x USB-A (mannelijk)
• aansluitingen PC voor audio: 4x 3,5mm Jack (mannelijk)
• aansluitingen monitor voor beeld: 1x DVI-D (vrouwelijk)
• aansluitingen voor toetsenbord/muis: 2x USB-A (vrouwelijk)
• aansluitingen voor hoofdtelefoon/headset: 2x 3,5mm Jack (vrouwelijk)
• signaalrichting: 2x DVI computer > 1x DVI scherm
• DVI vrouwelijk: compatibel met DVI-D 18+1-pins en DVI-D 24+1-pins connectoren (niet geschikt voor DVI-I 24+5-pins, DVI-I 18+5-pins of DVI-A 12+5-pins connectoren)
• DVI mannelijk: compatibel met DVI-D 24+1-pins en DVI-I 24+5-pins aansluitingen
• voor doorgave van data-, audio- en videosignalen
• USB2.0 Muis aansluiting kan ook gebruikt worden voor een USB hub (u dient wel muis emulatie modus uit te schakelen)
• Video DynaSync™ technologie (elimineert opstart problemen en optimaliseert resoluties bij het schakelen)
• Power On Detection: indien u een computer uitschakelt, schakelt de KVM schakelaar automatisch naar de andere computer
• geschikt voor gebruik met multimedia toetsenbord, draadloos toetsenbord, draadloze muis en multi-functionele muis (ondersteunt meeste muis drivers)
• Mac/Sun toetsenbord ondersteuning en emulatie (PC toetsenbord toets-combinaties emuleren Mac/Sun toetsenborden. Toetsenborden van Mac/Sun werken alleen op Mac/Sun computers)
• HDCP ondersteuning
• firmware upgrades mogelijk
• geschikt voor resoluties tot 1920 x 1200 @ 60 Hz (WUXGA)
• DVI connector met schroeven en DVI aansluiting met schroefingangen voor optimale connectie
• electronische schakelaar
• schakelt via knop of afstandsbediening (Remote Port Selector), via hotkeys of via USB muis
• geschikt voor Windows, Mac, Sun en Linux
• voeding via USB connectoren
• stroomverbruik: 5V / 1,95W
• afmetingen (L x B x H): 111,5 x 78 x 24 mm
• kabel lengtes: 2x 1,2 meter (KVM) / 1,8 meter (Remote Port Selector)
• conform: RoHS
• kleur: zwart
• garantie: 2 jaar
