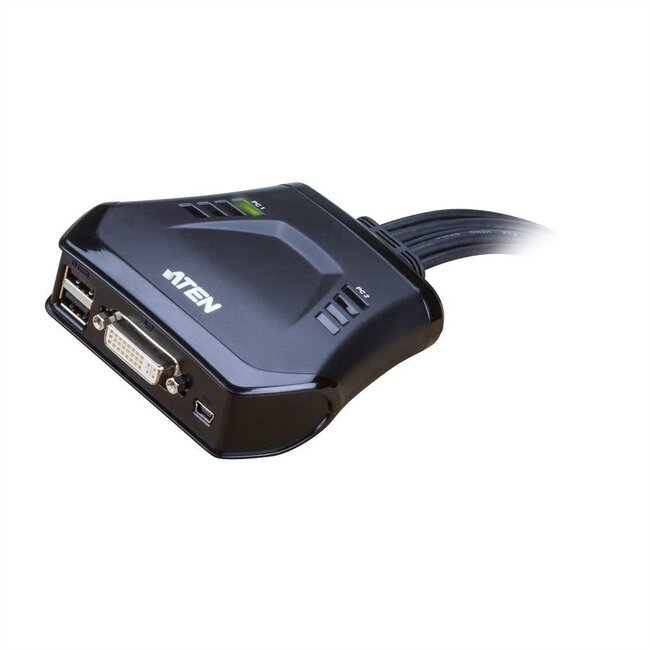

Aten CS22D DVI-D Single Link + USB KVM Switch 2 naar 1

Gebruik deze DVI KVM switch om tot maximaal 2 computers met DVI uitgangen te verbinden met 1 scherm met DVI ingang. Geschikt voor resoluties tot 1920 x 1200 @ 60 Hz (WUXGA).

USB schakelaar

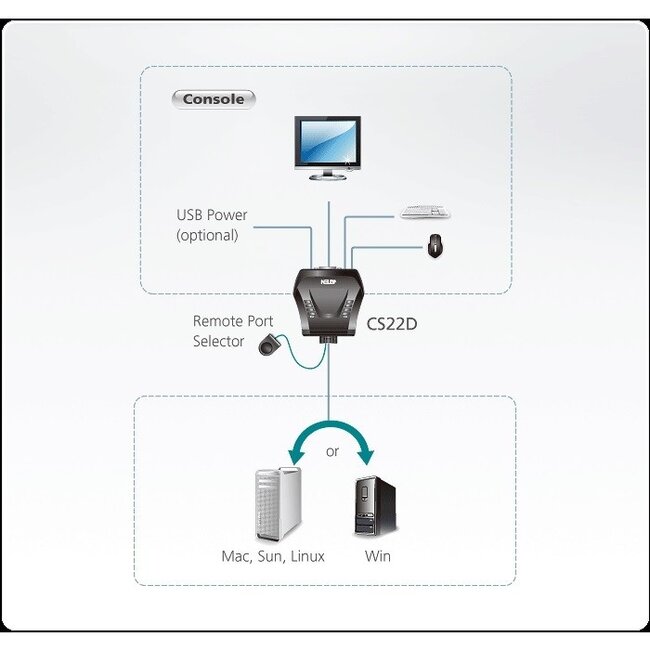

Door de USB kabels ook aan te sluiten op uw 2 computers, kunt u de 2 USB aansluitingen op de KVM schakelbox mee laten schakelen. Hierdoor kunt u met 1 toetsenbord en 1 muis beide computers bedienen.

Schakeling via drukknop op afstandsbediening

Via de drukknop op de afstandsbediening (Remote Port Selector) kunt u handmatig kiezen welke computer u wilt zien op het scherm.

Electronische schakeling

Deze DVI schakelaar schakelt electronisch. Dit betekent dat er intern een electronische schakeling plaats vindt wanneer u de knop op de Remote Port Selector indrukt.

Voeding via USB

Deze KVM schakelaar krijgt voeding via de USB connectoren die u aansluit op uw computers. Mocht blijken dat dit in een uitzonderlijke situatie niet voldoende is, dan heeft u de mogelijkheid om extra voeding aan te leveren via de USB Mini aansluiting. Dit zal echter in de meeste situaties niet nodig zijn.

Alleen geschikt voor digitale videosignalen

Verloop naar VGA, bijvoorbeeld via een adapter of kabel, is niet mogelijk. De schakelaar schakelt alleen digitale signalen door. U kunt wel een DVI-I kabel aansluiten op de schakelaar, maar enkel de digitale signalen wordt geschakeld.

Geen geluid

Een DVI kabel dient uitsluitend voor de overdracht van beeld. U dient dus een aparte kabel te gebruiken om het geluid over te brengen.

Wat is DVI?

DVI is een afkorting voor Digital Visual Interface en was oorspronkelijk bedoeld als interface voor monitoren. DVI brengt een volledig digitaal signaal over zonder enig gegevensverlies. Hierdoor wordt DVI ook wel als vervanger gezien voor het analoge VGA.

DVI Single Link en Dual Link

Bij Dual Link worden twee parallelle verbindingen gemaakt, waardoor de bandbreedte wordt verdubbeld. Met een dubbele verbinding (Dual Link) kan een hogere resolutie worden verkregen dan met een enkele verbinding (Single Link). In onderstaand overzicht ziet u de maximaal haalbare resoluties voor Single Link en Dual Link DVI verbindingen:

• Single Link HDTV max. 1920 x 1080 @ 60 Hz
• Dual Link HDTV max. 1920 x 1080 @ 120 Hz
• Single Link WUXGA max. 1920 x 1200 @ 60 Hz
• Dual Link WUXGA max. 1920 x 1200 @ 120 Hz
• Single Link WQXGA max. 2560 x 1600 @ 30 Hz
• Dual Link WQXGA max. 2560 x 1600 @ 60 Hz
• Dual Link WQUXGA max. 3840 x 2400 @ 30 Hz

  3 verschillende typen DVI connectoren

  DVI-A - 12+5-pins

  Deze interface stuurt enkel een analoog signaal door, met als nut om een DVI kabel te laten verlopen naar VGA. Dit type is gelijkwaardig aan DVI-I.

  DVI-I - 18+5-pins (Single Link) / 24+5-pins (Dual Link)

  Dit is de oorspronkelijke interface, die een combinatie maakt van een digitaal en analoog signaal. Veel computers met 1 monitor uitgang beschikken vaak over deze interface. U kunt dan een analoge (VGA) monitor aansluiten, maar ook een digitale DVI-D of HDMI monitor.

  DVI-D - 18+1-pins (Single Link) / 24+1-pins (Dual Link)

  DVI-D draagt enkel een digitaal signaal. Veel consumentenproducten zoals digitale TV's of monitoren dragen deze interface al met zich mee. Ook computers met zowel een DVI als VGA monitor uitgang beschikken vaak over een digitale DVI-D uitgang.

  Problemen bij het aansluiten

  Let op bij de aanschaf van een DVI kabel welk DVI type uw apparaat ondersteunt. Een DVI-D connector past in een DVI-I aansluiting, terwijl een DVI-I connector niet in een DVI-D aansluiting past. Een DVI-A connector past alleen in een DVI-I aansluiting en niet in een DVI-D aansluiting.

Specificaties Aten CS22D DVI-D Single Link + USB KVM Switch 2 naar 1

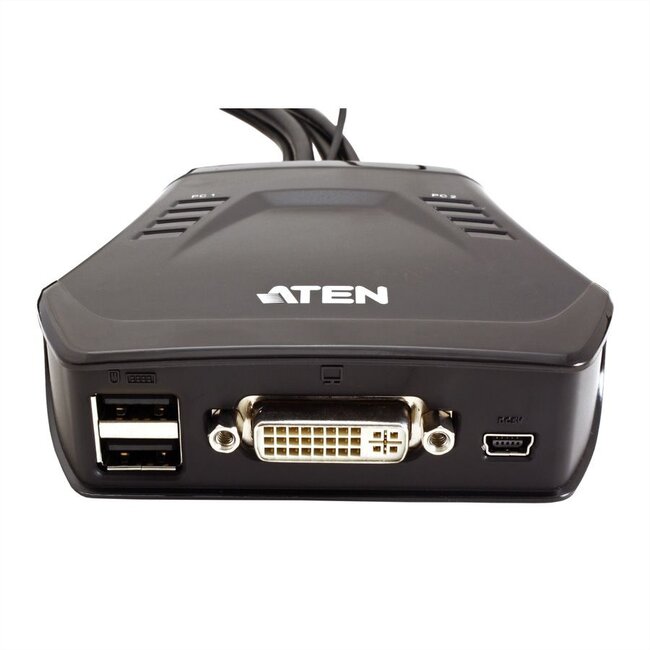

• aansluitingen PC voor beeld: 2x DVI-D (mannelijk)
• aansluitingen PC voor data: 2x USB-A (mannelijk)
• aansluitingen monitor voor beeld: 1x DVI-I (vrouwelijk)
• aansluitingen voor toetsenbord/muis: 2x USB-A (vrouwelijk)
• signaalrichting: 2x DVI computer > 1x DVI scherm
• DVI vrouwelijk: compatibel met DVI-I 24+5-pins, DVI-I 18+5-pins, DVI-D 24+1-pins en DVI-D 18+1-pins (DVI-A 12+5-pins connectoren passen wel, maar werken niet aangezien de schakelaar enkel digitale signalen schakelt)
• DVI mannelijk: compatibel met DVI-D 24+1-pins en DVI-I 24+5-pins aansluitingen
• voor doorgave van data- en videosignalen (geen audio)
• geschikt voor resoluties tot 1920 x 1200 @ 60 Hz (WUXGA)
• DVI connector met schroeven en DVI aansluiting met schroefingangen voor optimale connectie
• electronische schakelaar
• schakelt via knop of afstandsbediening (Remote Port Selector)
• geschikt voor Windows 2000 of nieuwer, Mac, Sun en Linux
• voeding via USB connectoren (optioneel via Mini USB poort)
• stroomverbruik: 5V / 0,93W
• afmetingen (L x B x H): 99,5 x 96,6 x 30,1 mm
• conform: RoHS
• kleur: zwart
• garantie: 2 jaar
