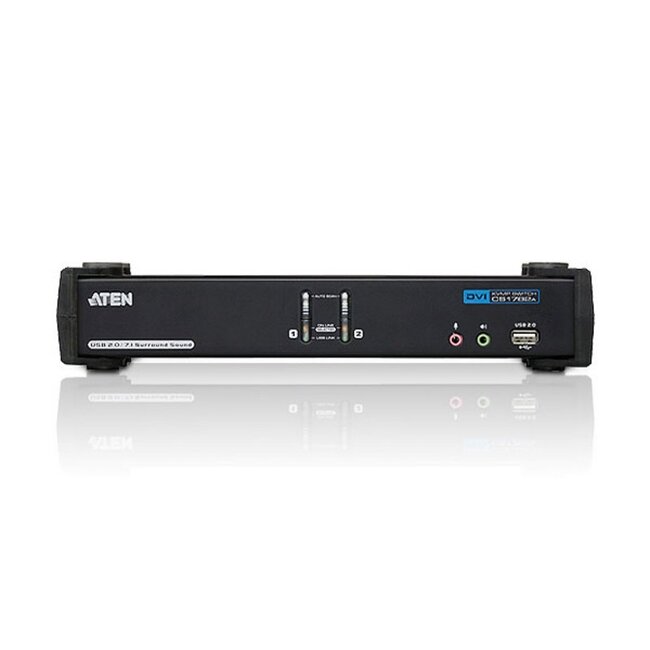

Aten CS1782A DVI Dual Link + USB + 7.1 Audio KVM Switch 2 naar 1

Gebruik deze DVI KVM switch om tot maximaal 2 computers met DVI uitgangen te verbinden met 1 scherm met DVI ingang. Geschikt voor resoluties tot 2560 x 1600 @ 60 Hz (WQXGA).

USB schakelaar

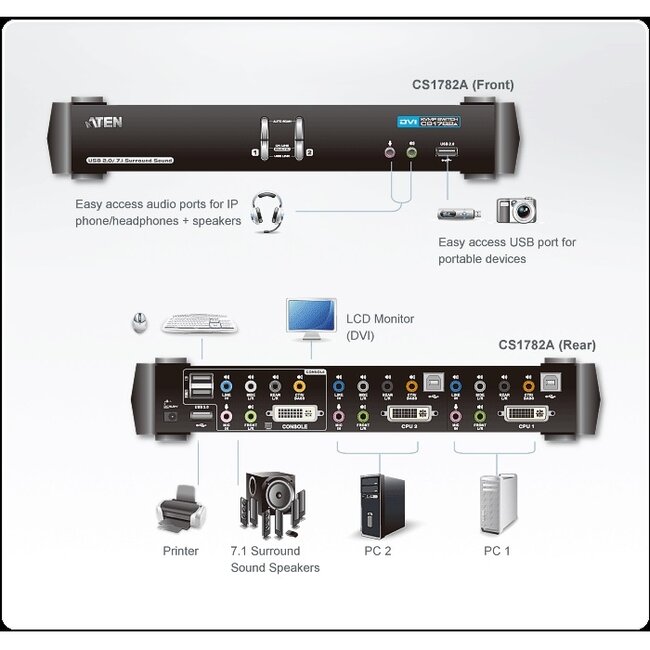

Door USB kabels aan te sluiten tussen de KVM schakelaar en uw 2 computers kunt u tot maximaal 4 USB apparaten aansluiten op de geïntegreerde USB hub. 2 USB aansluitingen aan de achterzijde van de KVM schakelbox kunt u gebruiken voor een muis en een toetsenbord. Hierdoor kunt u met 1 toetsenbord en 1 muis beide computers bedienen. Aan zowel de voorzijde als de achterzijde van de KVM schakelbox zit nog 1 extra USB poorten waarop u een printer, scanner of ander apparaat aan kunt sluiten. Hierdoor krijgen beide computers toegang tot deze USB apparaten.

7.1 Surround Sound audio schakelaar

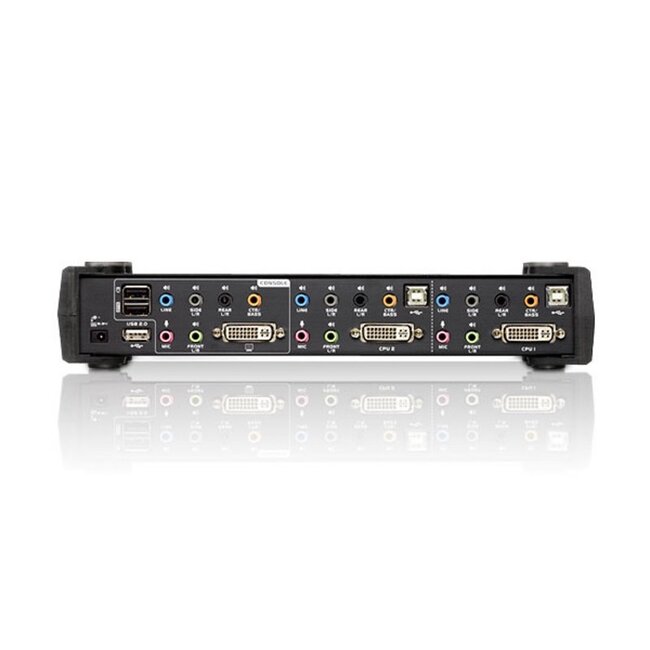

Deze KVM switch is voorzien van meerdere audio in- en uitgangen. Door audiokabels aan te sluiten tussen de KVM schakelaar en uw 2 computers kunt u meerdere audio accessoires aansluiten:

• blauwe connector (achterzijde): line audio-ingang
• grijze connector (achterzijde): zij-speakers (links + rechts)
• zwarte connector (achterzijde): surround speakers achter (links + rechts)
• oranje connector (achterzijde): center speaker + subwoofer
• groene connector (achterzijde): front speakers (links + rechts) of hoofdtelefoon
• roze connector (achterzijde): microfoon ingang / headset ingang
• groene connector (voorzijde): eenvoudig benaderbare stereo audio uitgang (hoofdtelefoon/luidsprekers)
• roze connector (voorzijde): eenvoudig benaderbare microfoon / headset ingang

  Diverse manieren om te schakelen

  Via de knoppen aan de voorzijde van de KVM switch kunt u handmatig kiezen welke computer u wilt zien op het scherm. U kunt tevens hotkeys programmeren zodat u via (een combinatie van) toetsen schakelt. Verder is er nog om via auto scan te wisselen van computer. U kunt zowel KVM, USB en Audio onafhankelijk van elkaar schakelen.

  Electronische schakeling

  Deze DVI schakelaar schakelt electronisch. Dit betekent dat er intern een electronische schakeling plaats vindt wanneer u de knoppen indrukt aan de voorzijde. Deze schakeling vindt ook electronisch plaats bij het schakelen via hotkeys of via de USB muis.

  Voeding via externe voedingsadapter

  Deze KVM schakelaar krijgt voeding via de meegeleverde DC voedingsadapter.

  Geschikt voor digitale en analoge videosignalen

  U kunt deze KVM schakelaar gebruiken voor digitale (DVI-D) en analoge (DVI-I / DVI-A) kabels. Verloop naar VGA, bijvoorbeeld via een adapter of kabel, is mogelijk mits de overige kabels dan DVI-I of DVI-A zijn. Indien u de beide computers bijvoorbeeld aansluit met een DVI-I - DVI-I of VGA - DVI-A kabel, dan kunt u een VGA monitor aansluiten via een DVI-A naar VGA kabel. Indien de computers aangesloten zijn met een DVI-D kabel is het niet mogelijk een verloop te maken naar VGA.

  Geen geluid

  Een DVI kabel dient uitsluitend voor de overdracht van beeld. U dient dus een aparte kabel te gebruiken om het geluid over te brengen.

  Wat is DVI?

  DVI is een afkorting voor Digital Visual Interface en was oorspronkelijk bedoeld als interface voor monitoren. DVI brengt een volledig digitaal signaal over zonder enig gegevensverlies. Hierdoor wordt DVI ook wel als vervanger gezien voor het analoge VGA.

  DVI Single Link en Dual Link

  Bij Dual Link worden twee parallelle verbindingen gemaakt, waardoor de bandbreedte wordt verdubbeld. Met een dubbele verbinding (Dual Link) kan een hogere resolutie worden verkregen dan met een enkele verbinding (Single Link). In onderstaand overzicht ziet u de maximaal haalbare resoluties voor Single Link en Dual Link DVI verbindingen:
• Single Link HDTV max. 1920 x 1080 @ 60 Hz
• Dual Link HDTV max. 1920 x 1080 @ 120 Hz
• Single Link WUXGA max. 1920 x 1200 @ 60 Hz
• Dual Link WUXGA max. 1920 x 1200 @ 120 Hz
• Single Link WQXGA max. 2560 x 1600 @ 30 Hz
• Dual Link WQXGA max. 2560 x 1600 @ 60 Hz
• Dual Link WQUXGA max. 3840 x 2400 @ 30 Hz

  3 verschillende typen DVI connectoren

  DVI-A - 12+5-pins

  Deze interface stuurt enkel een analoog signaal door, met als nut om een DVI kabel te laten verlopen naar VGA. Dit type is gelijkwaardig aan DVI-I.

  DVI-I - 18+5-pins (Single Link) / 24+5-pins (Dual Link)

  Dit is de oorspronkelijke interface, die een combinatie maakt van een digitaal en analoog signaal. Veel computers met 1 monitor uitgang beschikken vaak over deze interface. U kunt dan een analoge (VGA) monitor aansluiten, maar ook een digitale DVI-D of HDMI monitor.

  DVI-D - 18+1-pins (Single Link) / 24+1-pins (Dual Link)

  DVI-D draagt enkel een digitaal signaal. Veel consumentenproducten zoals digitale TV's of monitoren dragen deze interface al met zich mee. Ook computers met zowel een DVI als VGA monitor uitgang beschikken vaak over een digitale DVI-D uitgang.

  Problemen bij het aansluiten

  Let op bij de aanschaf van een DVI kabel welk DVI type uw apparaat ondersteunt. Een DVI-D connector past in een DVI-I aansluiting, terwijl een DVI-I connector niet in een DVI-D aansluiting past. Een DVI-A connector past alleen in een DVI-I aansluiting en niet in een DVI-D aansluiting.

Specificaties Aten CS1782A DVI Dual Link + USB + 7.1 Audio KVM Switch 2 naar 1

• aansluitingen PC voor beeld: 2x DVI-I (vrouwelijk)
• aansluitingen PC voor data: 2x USB-B (vrouwelijk)
• aansluitingen PC voor audio: 2x 6x 3,5mm Jack (vrouwelijk)
• aansluitingen monitor voor beeld: 1x DVI-I (vrouwelijk)
• aansluitingen USB (voor toetsenbord/muis): 2x USB-A (vrouwelijk)
• extra aansluitingen USB (voor printer/scanner etc.): 2x USB-A (vrouwelijk)
• aansluitingen voor hoofdtelefoon/headset: 6x (achterzijde) + 2x (voorzijde) 3,5mm Jack (vrouwelijk)
• signaalrichting: 2x DVI computer > 1x DVI scherm
• DVI vrouwelijk: compatibel met DVI-I 24+5-pins, DVI-I 18+5-pins, DVI-D 24+1-pins, DVI-D 18+1-pins en DVI-A 12+5-pins connectoren
• voor doorgave van data-, audio- en videosignalen
• onafhankelijk switchen voor KVM, USB en audio is mogelijk
• Video DynaSync™ technologie (elimineert opstart problemen en optimaliseert resoluties bij het schakelen)
• Power On Detection: indien u een computer uitschakelt, schakelt de KVM schakelaar automatisch naar de andere computer
• geschikt voor gebruik met multimedia toetsenbord, draadloos toetsenbord, draadloze muis en multi-functionele muis (ondersteunt meeste muis drivers)
• Mac/Sun toetsenbord ondersteuning en emulatie (PC toetsenbord toets-combinaties emuleren Mac/Sun toetsenborden. Toetsenborden van Mac/Sun werken alleen op Mac/Sun computers)
• Auto Scan Mode voor het monitoren van alle computers (Scan Interval 1 - 99 seconden)
• HDCP ondersteuning
• firmware upgrades mogelijk
• geschikt voor resoluties tot 2560 x 1600 @ 60 Hz (WQXGA)
• nVidia 3D Vision Ready: werkt met 120 Hz monitoren en active shutter glasses (max. 1920 x 1080)
• DVI aansluitingen met schroefingangen voor optimale connectie
• electronische schakelaar
• schakelt via knoppen aan voorzijde schakelaar, via hotkeys of via USB muis
• geschikt voor Windows, Mac, Sun en Linux
• voeding via externe DC voedingsadapter
• stroomverbruik: 5,3V / 3,3W
• afmetingen (L x B x H): 270 x 88 x 55 mm
• conform: RoHS
• kleur: zwart
• garantie: 2 jaar

  Inhoud verpakking:

• KVM Switch
• voeding
• 2x kabelset 1,80m (DVI-D Dual Link + Audio + USB)
• 2x kabelset 1,80m (7.1 kanaals surround sound audiokabel)
• handleiding

Downloads

Klik hier voor de productsheet
Klik hier voor de handleiding
Klik hier voor de snelle installatiegids
Klik hier voor de tekening met afmetingen
