Aten 2L-7D02UI DVI-I Single Link KVM kabel met audio en USB

Gebruik deze DVI Single Link kabel om een computer met DVI uitgang te verbinden met een TV, monitor of projector met DVI ingang. Geschikt voor resoluties tot 1920 x 1200 @ 60 Hz (WUXGA) of 2560 x 1600 @ 30 Hz (WQXGA).

Audio via 3,5mm Jack connectoren

Dankzij de geïntegreerde 3,5mm Jack audiokabels kunt u het audiosignaal mee sturen naar de KVM schakelbox. De groene connector is voor de luidsprekers, de roze kabel voor de microfoon.

Data via USB connectoren

Dankzij de geïntegreerde USB-A naar USB-B kabel kunt u ook accessoires aangesloten op USB poorten van de KVM-switch gebruiken op uw computer. De USB-A connector sluit u aan op uw computer, de USB-B connector sluit u aan op uw KVM schakelaar. U hoeft hierdoor niet apart een USB kabel aan te schaffen.

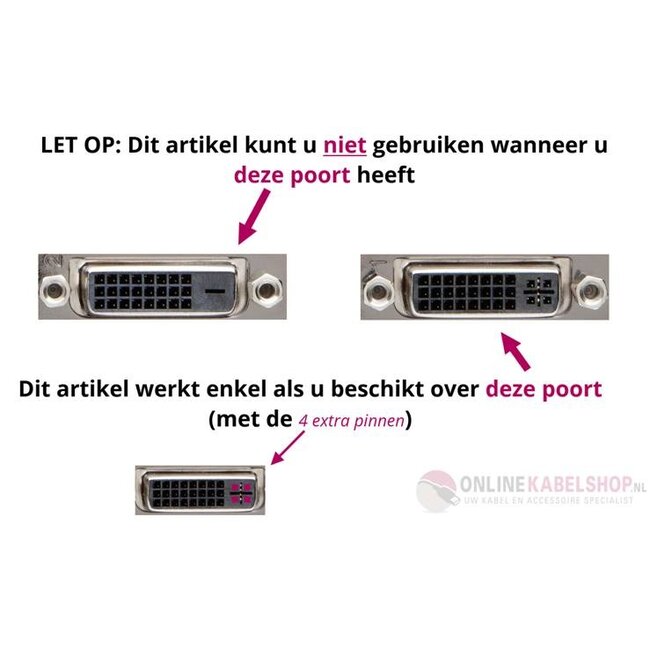

Let op! Dit is een DVI-I kabel. Controleer uw poort!

Deze kabel heeft DVI-I connectoren. Controleer of uw poort ook DVI-I (24+5-pins) is. Een DVI-I poort herkent u aan de 4 gaatjes rond het platte streepje. Beschikt uw DVI aansluiting niet over deze gaatjes, maar heeft deze alleen 24 gaatjes en een plat streepje? Dan is het een DVI-D (24+1-pins) aansluiting. Hierop kunt u geen DVI-I connector aansluiten.

Wat is DVI?

DVI is een afkorting voor Digital Visual Interface en was oorspronkelijk bedoeld als interface voor monitoren. DVI brengt een volledig digitaal signaal over zonder enig gegevensverlies. Hierdoor wordt DVI ook wel als vervanger gezien voor het analoge VGA.

DVI Single Link en Dual Link

Bij Dual Link worden twee parallelle verbindingen gemaakt, waardoor de bandbreedte wordt verdubbeld. Met een dubbele verbinding (Dual Link) kan een hogere resolutie worden verkregen dan met een enkele verbinding (Single Link). In onderstaand overzicht ziet u de maximaal haalbare resoluties voor Single Link en Dual Link DVI verbindingen:

• Single Link HDTV max. 1920 x 1080 @ 60 Hz
• Dual Link HDTV max. 1920 x 1080 @ 120 Hz
• Single Link WUXGA max. 1920 x 1200 @ 60 Hz
• Dual Link WUXGA max. 1920 x 1200 @ 120 Hz
• Single Link WQXGA max. 2560 x 1600 @ 30 Hz
• Dual Link WQXGA max. 2560 x 1600 @ 60 Hz
• Dual Link WQUXGA max. 3840 x 2400 @ 30 Hz

  3 verschillende typen DVI connectoren

  DVI-A - 12+5-pins

  Deze interface stuurt enkel een analoog signaal door, met als nut om een DVI kabel te laten verlopen naar VGA. Dit type is gelijkwaardig aan DVI-I.

  DVI-I - 18+5-pins (Single Link) / 24+5-pins (Dual Link)

  Dit is de oorspronkelijke interface, die een combinatie maakt van een digitaal en analoog signaal. Veel computers met 1 monitor uitgang beschikken vaak over deze interface. U kunt dan een analoge (VGA) monitor aansluiten, maar ook een digitale DVI-D of HDMI monitor.

  DVI-D - 18+1-pins (Single Link) / 24+1-pins (Dual Link)

  DVI-D draagt enkel een digitaal signaal. Veel consumentenproducten zoals digitale TV's of monitoren dragen deze interface al met zich mee. Ook computers met zowel een DVI als VGA monitor uitgang beschikken vaak over een digitale DVI-D uitgang.

  Problemen bij het aansluiten

  Let op bij de aanschaf van een DVI kabel welk DVI type uw apparaat ondersteunt. Een DVI-D connector past in een DVI-I aansluiting, terwijl een DVI-I connector niet in een DVI-D aansluiting past. Een DVI-A connector past alleen in een DVI-I aansluiting en niet in een DVI-D aansluiting.

Specificaties Aten 2L-7D02UI DVI-I Single Link KVM kabel met audio en USB

• connectoren PC zijde: DVI-I + 2x 3,5mm Jack + USB-A (mannelijk)
• connectoren KVM zijde: DVI-I + 2x 3,5mm Jack + USB-B (mannelijk)
• DVI-I Single Link 18+5-pins connectoren
• compatibel met DVI-I 24+5-pins aansluitingen (niet compatibel met DVI-D 24+1-pins)
• voor doorgave van audio-, video- en data signalen
• geschikt voor resoluties tot 1920 x 1200 @ 60 Hz (WUXGA) of 2560 x 1600 @ 30 Hz (WQXGA)
• DVI connectoren met schroeven voor optimale connectie
• American Wire Gauge: niet bekend
• aders: niet bekend
• afgeschermde kabel
• diameter kabel: niet bekend
• conform: RoHS
• kleur: zwart
• garantie: 2 jaar
