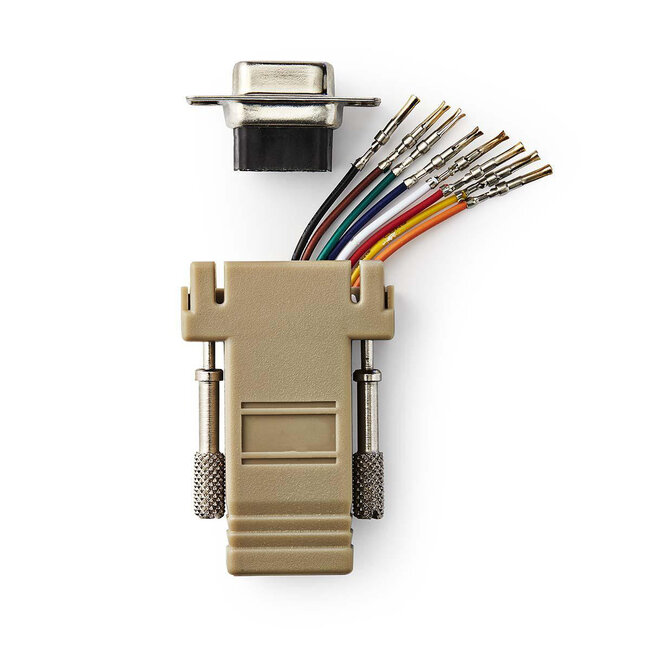

Seriële RS232 adapter 9-pins SUB-D (m) - RJ45 (v)

Gebruik deze adapter voor verschillende doeleinden.

Toepassing 1: verlengen SUB-D kabel via RJ45 netwerkkabel

Lange SUB-D kabels zijn vaak veel duurder dan lange RJ45 netwerkkabels. Ook zijn netwerkkabels vaker voor handen of al op locatie aanwezig. Wanneer u 2 van deze adapters koopt kunt u netwerkkabels gebruiken om een grotere afstand met uw 9-pins SUB-D kabels te overbruggen. In deze situatie is het wel belangrijk dat u de pinnen aan beide zijden er exact hetzelfde insteekt. Tevens dient u te controleren of uw 25-pins SUB-D apparaat bediend kan worden met 8 pinnen i.p.v. 9.

Toepassing 2: converteren SUB-D RS232 <-> RJ45 RS232

Er zijn apparaten met 9-pins SUB-D seriële RS232 poort, maar ook apparaten met seriële RJ45 Console poort. Deze adapter stelt u in staat een verbinding te maken tussen deze 2 verschillende seriële poorten. Controleer wel altijd de pinout, zodat u de adapter juist aansluit.

SUB-D connectoren

SUB-D connectoren, ook wel D-Sub of D-Subminiatuur, zijn algemeen voorkomende stekkerverbindingen die met name in computers toegepast worden. De naam miniatuur was voor de tijd dat deze connectoren gangbaar waren gepast, maar tegenwoordig is het een vrij grote connector. SUB-D connectoren hebben een eigen nummeringssysteem, beginnen altijd met de 'D', gevolgd door de code van de plug met het exacte aantal pinnen. SUB-D connectoren zijn er met 9 pinnen (=E), 15 pinnen (=A), 25 pinnen (=B), 37 pinnen (=C) en 50 pinnen (=D). Hierna volgt de 'M' voor Male (mannelijk) of 'F' voor Female (vrouwelijk). DB25M is dus een mannelijke 25-pins SUB-D connector, terwijl een DA15M een SUB-D 15-pins connector is.

Specificaties Seriële RS232 adapter 9-pins SUB-D (m) - RJ45 (v)

• connectoren: 9-pins SUB-D (m) - RJ45 (v)
• 9-pins SUB-D connector met schroeven
• type adapter: serieel (RS-232)
• toepassing 1: verlengen SUB-D kabel via RJ45 netwerkkabel
• toepassing 2: converteren SUB-D RS232 <-> RJ45 RS232
• pinout is zelf te kiezen
• uitvoering: adapter zonder kabel
• conform: RoHS
• kleur: beige
• garantie: 2 jaar
