DIN 5-pins (m) - Tulp stereo 2RCA (v) audio adapter met aarde-kabel

Deze audio adapter kunt u gebruiken om een audio kabel met Tulp stereo 2x RCA connector aan te sluiten op een apparaat met DIN 5-pins aansluiting. Oudere versterkers en opname apparaten gebruiken deze 5-polige aansluiting voor audio. De Tulp connector wordt ook wel cinch of RCA connector genoemd.

Aarde draad

Deze kabel beschikt tevens over een aarde draad (massa draad). Hierdoor is deze kabel uitermate geschikt voor het aansluiten van platenspelers (draaitafels, pick-up spelers) en andere apparaten waarbij aarde (ground) gewenst is.

Let op!

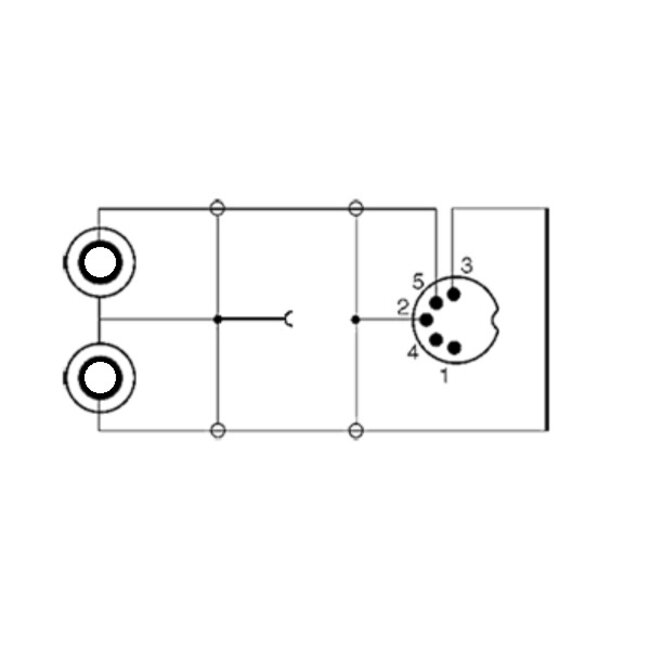

Deze kabel is geschikt om een bron apparaat, bijvoorbeeld een CD-speler of Cassette deck met Tulp stereo uitgang te verbinden met een versterker met DIN ingang. Ook kunt u deze kabel gebruiken om een recorder met DIN uitgang te verbinden met een versterker met Tulp ingang. Pin 3 en Pin 5 zijn aangesloten, Pin 1 en Pin 4 zijn niet aangesloten.

Pin 1 en 4 / Pin 3 en 5

Bij DIN stekkers bepaalt de pin-toewijzing het doel van de kabel. Afspeel- en opname-apparaten, zoals bijvoorbeeld bandrecorders, cassettedecks of draaitafels, voeren het afgespeelde signaal uit via Pin 3 en Pin 5. Het invoersignaal voor opname verwachten zij op Pin 1 en 4. Bij versterkers en radio's met ingebouwde versterker is dat precies tegenovergesteld. Het inkomende signaal voor weergave wordt hier verwacht op Pin 3 en Pin 5, terwijl het signaal voor opname uitgestuurd wordt via Pin 1 en Pin 4.

Geschikt voor Bang & Olufsen systemen

Veel (oudere) Bang & Olufsen (B&O) systemen gebruiken de DIN aansluiting. U kunt deze kabel gebruiken om een apparaat aan te sluiten op bijvoorbeeld een 'Tape' of 'AUX' ingang uw B&O systeem.

Geschikt voor 5-pins en 7-pins aansluitingen

U kunt de 5-pins connector aansluiten op (oudere) 5-pins en (nieuwere) 7-pins AUX aansluitingen. De 2 extra pinnen zijn enkel nodig voor data uitwisseling tussen 2 B&O apparaten. De 5-pins plug past perfect in een 7-pins aansluiting.

DIN aansluiting

Veel audio-, video- en computerapparaten werden vanaf 1955 uitgerust met DIN-stekkers. Sinds 1975 werd de DIN stekker langzaam uitgefaseerd en eind sinds jaren '90 is de plug vrijwel verdwenen op nieuwe apparaten. DIN staat voor Deutsches Institut für Normung, de Duitse normeringsinstantie die normen uitvaardigt.

Specificaties DIN 5-pins (m) - Tulp stereo 2RCA (v) audio adapter met aarde-kabel

• connectoren: DIN 5-pins (mannelijk) - Tulp stereo 2RCA (vrouwelijk)
• signaaltype: analoog stereo audio + aarde-draad
• toepassing 1: uitgang bron (Tulp) - ingang versterker (DIN)
• toepassing 2: uitgang recorder (DIN) - ingang versterker (Tulp)
• pinout DIN: Pin 3 en Pin 5 zijn aangesloten
• uitvoering: adapter met kabel
• conform: RoHS
• kleur: zwart
• garantie: 2 jaar
