DIN 5-pins (m) - 2x Tulp stereo 2RCA (v) audio adapter (recorder - versterker)

Deze audio adapter kunt u gebruiken om een kabel met 2x Tulp stereo 2x RCA connectoren voor opnemen en afspelen aan te sluiten op een apparaat met DIN 5-pins aansluiting. Oudere versterkers en opname apparaten gebruiken deze 5-polige aansluiting voor audio. De Tulp connector wordt ook wel cinch of RCA connector genoemd.

Geschikt voor opnemen en afspelen

Deze kabel is geschikt voor het aansluiten van een recorder met DIN aansluiting op een versterker met Tulp in- en uitgangen. Verder kunt u deze kabel ook gebruiken voor het aansluiten van een recorder met Tulp in- en uitgangen op een versterker met DIN aansluiting. Bij de DIN connector zijn alle pinnen aangesloten, wat betekent dat deze zowel signalen uitstuurt als ontvangt.

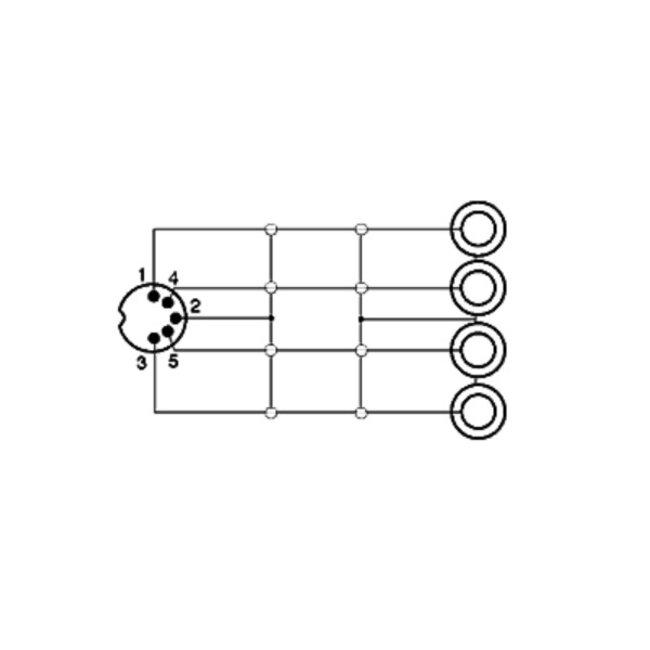

Pin 1 en 4 / Pin 3 en 5

Bij DIN stekkers bepaalt de pin-toewijzing het doel van de kabel. Afspeel- en opname-apparaten, zoals bijvoorbeeld bandrecorders, cassettedecks of draaitafels, voeren het afgespeelde signaal uit via Pin 3 en Pin 5. Het invoersignaal voor opname verwachten zij op Pin 1 en 4. Bij versterkers en radio's met ingebouwde versterker is dat precies tegenovergesteld. Het inkomende signaal voor weergave wordt hier verwacht op Pin 3 en Pin 5, terwijl het signaal voor opname uitgestuurd wordt via Pin 1 en Pin 4.

Niet geschikt voor het verbinden van een recorder met een recorder

Deze kabel is niet geschikt voor het verbinden van recorder met een recorder. Hiervoor dienen weerstanden in de signaallijnen opgenomen te worden.

Kleur connectoren kan afwijken

Wij kopen deze kabel bij meerdere leveranciers in. Sommige fabrikanten houden de kleuren rood (rechts) en wit (links) aan voor zowel opnemen als afspelen, terwijl andere fabrikanten houden de kleuren geel (links) en wit (rechts) aan voor opname en zwart (links) en rood (rechts) voor afspelen. U kunt dus een kabel krijgen met andere kleuren connectoren dan hier getoond.

DIN aansluiting

Veel audio-, video- en computerapparaten werden vanaf 1955 uitgerust met DIN-stekkers. Sinds 1975 werd de DIN stekker langzaam uitgefaseerd en eind sinds jaren '90 is de plug vrijwel verdwenen op nieuwe apparaten. DIN staat voor Deutsches Institut für Normung, de Duitse normeringsinstantie die normen uitvaardigt.

Specificaties DIN 5-pins (m) - 2x Tulp stereo 2RCA (v) audio adapter (recorder - versterker)

• connectoren: DIN 5-pins (mannelijk) - 2x Tulp stereo 2RCA (vrouwelijk)
• signaaltype: analoog stereo audio
• toepassing 1: recorder (DIN) - in-/uitgang versterker (Tulp)
• toepassing 2: in-/uitgang recorder (Tulp) - versterker (DIN)
• pinout DIN: Pin 1, Pin, 3, Pin 4 en Pin 5 zijn aangesloten
• uitvoering: adapter met kabel
• conform: RoHS
• kleur: zwart
• garantie: 2 jaar
