2x 3,5mm Jack (m) - 1x 3,5mm Jack (v)
4-polige 3,5mm: OMTP pinout

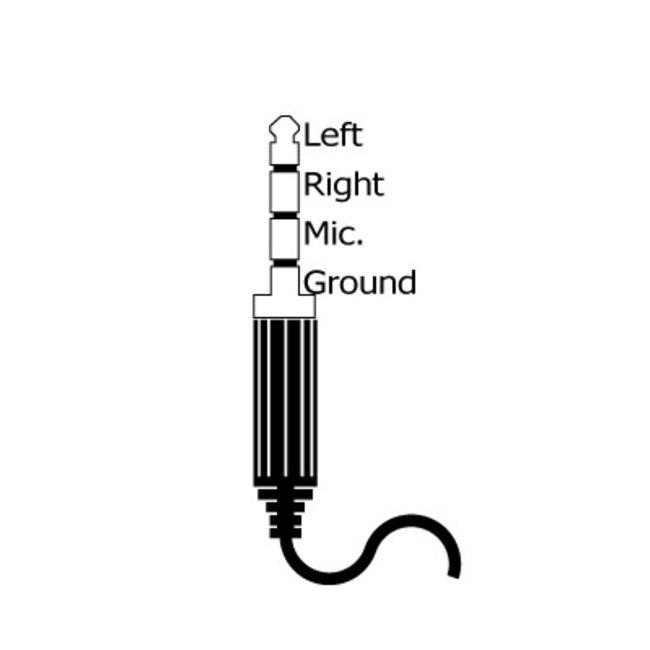

pinout TRRS: Tip = Links / Ring = Rechts / Ring = Mic / Ring = Massa
voor oudere headsets (o.a. Nokia, Samsung of Sony-Ericsson) aan te sluiten op PC/notebook met 2 audio aansluitingen
Lees meer.
Gebruik deze adapter om een oudere headset, bijvoorbeeld van Nokia, Samsung of Sony-Ericsson, met 1 connector aan te sluiten op een PC of notebook met 2 aansluitingen (groen voor audio en roze voor microfoon). Deze kabel volgt de OMTP pinout.
Deze adapter volgt de OMTP pinout: TRRS: Tip = Links / Ring = Rechts / Ring = Mic / Ring = Massa
Er zijn 2 soorten pinouts gangbaar bij telefoons en headsets. Namelijk de OMTP pinout en de CTIA/AHJ pinout. OMTP bestaat al veel langer en deze pinout is ooit bedoeld als standaard voor alle mobiele apparaten. Totdat Apple met de iPhone kwam en besloot de massa en het microfoonsignaal om te wisselen, wat vervolgens de CTIA/AHJ standaard werd. Gevolg was dat klanten van Apple eigenlijk alleen maar een originele headset konden gebruiken en headsets van andere merken ineens niet meer te gebruiken waren. Een aantal andere merken met Samsung voorop besloten toen maar ook de CTIA/AHJ standaard te volgen.
Het is vrij moeilijk om exact aan te geven welke apparaten nu precies welke pinout volgen. Mocht het u na het lezen van bovenstaande nog niet helemaal duidelijk zijn, dan adviseer ik u het typenummer of modelnummer van uw apparaat + pinout te googlen. U kunt natuurlijk ook contact met ons opnemen.
