2,5mm Jack (m) - Composiet 3RCA (v)
signaaltype: analoog audio/video (4-polige 2,5mm Jack connector)
adapter met kabel
pinout TRRS: rechts (tip), links (ring), video (ring), massa (sleeve)
Lees meer.
Gebruik deze kabel adapter om een (portable) apparaat met 4-polige 2,5mm Jack audio- en video aansluiting te verbinden met een kabel met composiet audio- en video connectoren.

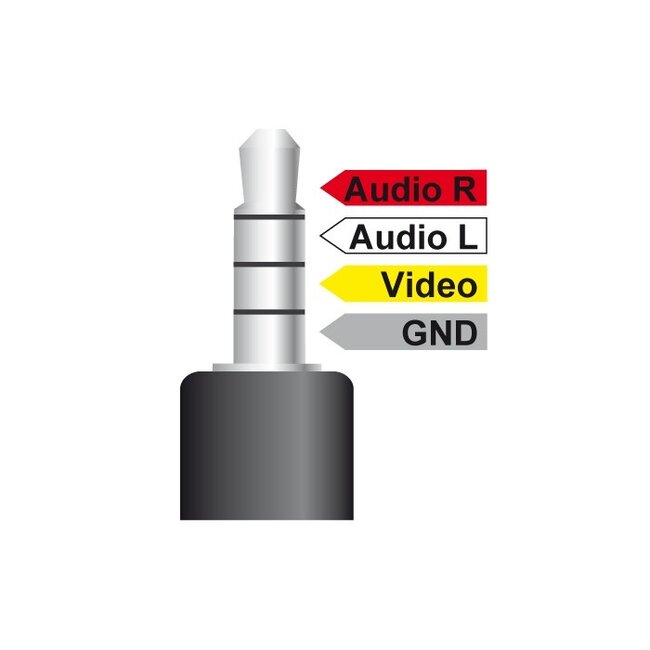

De pin-toewijzing van de 4-polige 2,5mm Jack connector is niet universeel, en kan dus per merk of apparaat verschillen. Deze adapter volgt de volgende pinout: TRRS: Audio rechts / audio links / video / massa. Op de afbeelding bij dit artikel ziet u duidelijk welk deel van de connector welk signaal draagt.
Let op! Dit artikel heeft een 4-polige 2,5mm Jack connector. Deze connector is kleiner dan de veelvoorkomende 3,5mm Jack hoofdtelefoon / aux connector (Mini Jack). Controleer goed of u deze kleinere connector nodig heeft.
De 2,5mm Jack connector is kleiner dan de 3,5mm Jack (Mini Jack) connector en wordt ook wel Micro Jack genoemd. Deze aansluiting komt vooral voor op kleinere portable apparaten, zoals Walkie Talkie's, telefoons, PDA's, camera's etc.
Deze adapter beschikt over een 4-polige connector, te herkennen aan de 3 zwarte ringen die de 4 polen scheiden. Dit betekent dat deze connector naast audio links, rechts en massa ook een 3e signaal (video) doorgeeft. Hierdoor is deze adapter uitermate geschikt voor portable apparaten met een 4-polige 2,5mm uitgang.
De composiet video plug is een oudere video aansluiting die u herkend aan de gele kleur. Andere namen voor composiet zijn CVBS of in het Engels composite. (Oudere) Portable apparaten zoals videocamera's en portable DVD spelers beschikken vaak over deze connector, maar ook televisies, videorecorders en projectoren hebben (meestal) op een eenvoudig te benaderen plaats (zijkant, voorkant) een composiet video ingang.
